Manuale sulla Manutenzione. Capitolo 3: Macchine per Soffiaggio delle Materie PlasticheGuida tecnica alla manutenzione delle soffiatrici per la plastica: differenze tra EBM e ISBM, teste di soffiaggio, PWDS, stampi, aria compressa, lampade IRAutore: Marco Arezio. Esperto in economia circolare, riciclo dei polimeri e processi industriali delle materie plastiche. Fondatore della piattaforma rMIX. Data di pubblicazione: 25 marzo 2026 Come funzionano le macchine per soffiaggio delle materie plastiche Il soffiaggio delle materie plastiche rappresenta uno dei processi più importanti nella trasformazione industriale dei polimeri destinati al packaging rigido, ai contenitori tecnici e a una vasta gamma di articoli cavi. Bottiglie, flaconi, taniche, fusti, serbatoi, condotti e componenti per il settore automotive nascono da una logica produttiva apparentemente semplice ma, in realtà, estremamente sofisticata dal punto di vista reologico, termico, meccanico e manutentivo. Alla base del processo vi è l’espansione controllata di un polimero in forma di preforma o di parison, mediante aria compressa, all’interno di uno stampo chiuso che definisce la geometria finale del pezzo. La rilevanza industriale di questa tecnologia è enorme. Il comparto globale del packaging rigido in plastica dipende in larga misura dalle macchine per soffiaggio, in particolare per le bottiglie in PET destinate alle bevande e per i contenitori in HDPE e PP utilizzati nei detergenti, nei prodotti per la cura della persona, negli alimenti e nei fluidi tecnici. In Europa, la sola produzione di bottiglie in PET realizzate con tecnologia ISBM si misura in decine di miliardi di pezzi l’anno, mentre il soffiaggio per estrusione continua a dominare il mercato dei flaconi e dei contenitori in HDPE, PP e strutture multistrato. Questa centralità industriale impone una riflessione non soltanto sul funzionamento della macchina, ma anche sulla sua affidabilità. In un impianto di trasformazione, infatti, la soffiatrice non è semplicemente una macchina di formatura: è il punto in cui convergono la qualità del materiale, la precisione meccanica, la termoregolazione, la gestione dell’aria compressa, la stabilità degli stampi e il controllo qualità in linea. Un degrado anche modesto di uno solo di questi sottosistemi può tradursi in aumento degli scarti, peggioramento dello spessore delle pareti, difetti di tenuta, consumo eccessivo di materia prima o fermate non pianificate. Per questa ragione, un’analisi davvero completa delle macchine per soffiaggio non può limitarsi alla descrizione del ciclo produttivo. Deve comprendere l’architettura delle principali famiglie tecnologiche, la funzione dei componenti critici, i meccanismi di usura e le strategie manutentive che consentono di preservare la qualità del contenitore e la produttività della linea. Differenze tecniche tra soffiaggio EBM e soffiaggio ISBM Dal punto di vista industriale, le soffiatrici si dividono in due grandi famiglie: il soffiaggio per estrusione, indicato con la sigla EBM (Extrusion Blow Molding), e il soffiaggio per iniezione-stiro, noto come ISBM (Injection Stretch Blow Molding). Queste due famiglie condividono il principio finale dell’espansione pneumatica del polimero all’interno di uno stampo, ma si distinguono radicalmente per architettura, materiali lavorabili, caratteristiche del contenitore ottenuto e criticità manutentive. Nel processo EBM il materiale plastico viene plastificato da un estrusore e trasformato in un tubo fuso chiamato parison, che scende verticalmente dalla testa di soffiaggio. Quando il parison raggiunge la lunghezza desiderata, lo stampo si chiude, pinza il materiale, lo salda alle estremità e l’aria compressa lo gonfia contro le superfici fredde della cavità. Il processo è relativamente flessibile, adatto a una grande varietà di polimeri e particolarmente competitivo per contenitori in HDPE, PP, PVC, PA, PC e per strutture coestruse multistrato. L’EBM domina la produzione di flaconi, taniche, piccoli fusti e grandi serbatoi, coprendo volumi che possono andare da poche decine di millilitri fino a migliaia di litri. L’ISBM, invece, opera in due fasi. Nella prima, una pressa a iniezione produce una preforma con collo finito; nella seconda, la preforma viene riscaldata in un forno a infrarossi e successivamente stirata e soffiata nello stampo finale. Questo doppio passaggio consente di ottenere orientamento biassiale del materiale, con notevoli vantaggi in termini di distribuzione dello spessore, trasparenza, proprietà meccaniche e barriera ai gas. Per questa ragione l’ISBM è diventato il processo di riferimento per il PET nel packaging beverage e per numerose applicazioni nel settore cosmetico, alimentare e farmaceutico. La diversa natura dei due processi determina anche due mondi manutentivi distinti. Nelle macchine EBM la manutenzione ruota soprattutto attorno alla testa di soffiaggio, al PWDS, alle cave di taglio bava, agli aghi di soffiaggio e al sistema di pinzatura. Nelle macchine ISBM, invece, i punti critici sono il forno IR, le lampade, la catena di trasporto delle preforme, i mandrini, le aste di stiro, le valvole alta pressione e la stabilità del sistema di raffreddamento dello stampo. Comprendere questa distinzione è essenziale, perché un piano manutentivo efficace non può essere trasferito meccanicamente da una tecnologia all’altra. Teste di soffiaggio continue e ad accumulo: caratteristiche e limiti Nel soffiaggio per estrusione, la testa di soffiaggio è il cuore della macchina. Da essa dipendono la qualità del parison, la sua concentricità, la distribuzione dello spessore e, in ultima analisi, la robustezza e l’uniformità del contenitore finito. Le teste EBM si dividono principalmente in due tipologie: a flusso continuo e ad accumulo. La testa a flusso continuo alimenta il parison in modo ininterrotto. Lo stampo si apre e si chiude mentre l’estrusore continua a spingere il materiale fuso nel canale anulare della testa. Questa configurazione è ideale per contenitori di piccolo e medio volume, in particolare nel campo compreso tra 0,05 e 10 litri, con una condizione ottimale spesso inferiore ai 5 litri. In queste applicazioni la produttività è elevatissima: sulle macchine multicavità per flaconi da circa 500 mL si possono raggiungere fino a 40–60 cicli al minuto, valore che rende questa architettura la scelta industriale dominante per i grandi volumi di flaconi detergenti, cosmetici e alimentari. I materiali più usati su teste continue sono HDPE, PP, PVC e strutture coestruse multistrato, mentre i componenti che richiedono maggiore attenzione dal punto di vista manutentivo sono il mandrino, l’anello esterno, il sistema di regolazione della concentricità, il PWDS, gli ugelli di soffiaggio e il sistema di pinzatura. Una minima perdita di concentricità nel canale anulare può infatti produrre un parison eccentrico, con una distribuzione dello spessore irregolare già prima della fase di gonfiaggio. La testa ad accumulo risponde invece alle esigenze di grande volume. Qui il materiale plastico non viene erogato in continuo, ma accumulato in una camera cilindrica e successivamente espulso in modo rapido da un pistone. La ragione di questa soluzione risiede nel comportamento del parison di grande massa: se venisse estruso lentamente, collasserebbe o si deformerebbe per effetto del proprio peso prima ancora della chiusura dello stampo. Per questo i sistemi ad accumulo sono tipicamente impiegati per contenitori da 10 fino a 2.000 litri, come fusti industriali, serbatoi, componenti tecnici e articoli automotive di grande dimensione. Dal punto di vista produttivo, le teste ad accumulo lavorano a cadenze inferiori, normalmente comprese tra 1 e 6 cicli al minuto, ma richiedono una precisione molto superiore nella gestione del parison. In questi casi il controllo di spessore ad alta risoluzione non è un optional ma una necessità, perché un errore locale nello spessore può compromettere la resistenza meccanica dell’intero contenitore. I materiali più frequenti sono HDPE, PP, PA, PC ed EVOH in coestrusione, mentre le aree critiche di manutenzione comprendono il pistone, il cilindro dell’accumulatore, la valvola di espulsione, il sistema PWDS e l’anello di soffiaggio. In entrambe le configurazioni, la testa di soffiaggio deve essere considerata non solo come un organo di formatura, ma come un sistema di precisione soggetto a pressione, temperatura, abrasione e contaminazione. La manutenzione preventiva e la corretta taratura geometrica incidono direttamente su qualità, peso del contenitore e consumo di polimero. PWDS e controllo dello spessore del parison nelle soffiatrici EBM Uno dei sistemi più sofisticati e più delicati delle soffiatrici EBM moderne è il Parison Wall Distribution System, spesso indicato con la sigla PWDS. La sua funzione è fondamentale: modulare lo spessore del parison lungo la sua lunghezza in modo da compensare le future deformazioni che il materiale subirà durante il soffiaggio. In altre parole, il sistema anticipa i punti in cui il contenitore tenderà ad assottigliarsi e aumenta localmente lo spessore del parison prima che esso venga espanso nello stampo. Senza questo tipo di correzione, un contenitore soffiato presenterebbe inevitabilmente pareti fortemente disuniformi. Le zone più lontane dal punto di ingresso dell’aria o soggette a maggiore stiramento si troverebbero con spessori ridotti, e dunque con prestazioni meccaniche inferiori. Ciò significa minore resistenza alla compressione, minore rigidità, peggiore comportamento all’urto, maggiore rischio di deformazione e, in alcuni casi, perdita di tenuta. Dal punto di vista costruttivo, il PWDS agisce modificando assialmente la posizione del mandrino rispetto all’anello della testa, così da variare la sezione del canale anulare e, di conseguenza, il flusso locale del materiale fuso. Nelle teste moderne il controllo può arrivare a 32, 64 o addirittura 128 punti lungo la corsa del parison, permettendo una finezza di regolazione elevatissima. Tale precisione è particolarmente importante nei grandi contenitori, nei pezzi tecnici complessi e nelle strutture multistrato, dove la distribuzione di massa deve essere controllata con estrema attenzione. Ma proprio la complessità del sistema ne fa un punto critico dal lato manutentivo. Il PWDS comprende attuatori idraulici o elettrici, sensori di posizione lineari, guide di scorrimento, sistemi di tenuta e parti meccaniche che operano in prossimità di un ambiente termicamente gravoso. I problemi più frequenti non sono necessariamente guasti evidenti, ma derive progressive: piccoli scostamenti tra posizione comandata e posizione reale del mandrino, errori di sincronizzazione, risposta lenta dell’attuatore, rumore nei trasduttori di posizione. Per questo motivo la taratura del PWDS non dovrebbe mai essere considerata un’attività straordinaria. In impianto, una buona pratica consiste nell’effettuare la verifica del sistema ogni 500–1.000 ore operative, oltre che dopo ogni intervento meccanico sulla testa o ogni cambio importante di materiale e prodotto. Un PWDS fuori taratura non sempre genera un difetto visibile a occhio nudo; molto spesso produce contenitori apparentemente corretti ma con spessore non ottimale, maggiore consumo di resina e riduzione della resistenza meccanica. È proprio in questi casi che il costo nascosto della cattiva manutenzione diventa più pericoloso del fermo macchina manifesto. Sistemi di chiusura e stampi EBM: componenti critici e manutenzione Nelle soffiatrici EBM, il sistema di chiusura ha il compito di aprire e chiudere lo stampo, garantire la corretta pinzatura del parison e resistere alla pressione interna sviluppata durante il soffiaggio. A prima vista la sua funzione può sembrare simile a quella delle presse a iniezione, ma in realtà le condizioni operative sono differenti: le forze di chiusura sono spesso inferiori, le velocità di apertura e chiusura molto più elevate e la cinematica complessiva può risultare più complessa, soprattutto nelle macchine rotanti o a doppia stazione. Le configurazioni più diffuse per il piccolo e medio contenitore includono i sistemi a libro, nei quali le due metà dello stampo ruotano lateralmente attorno a un perno verticale. Si tratta di una soluzione meccanicamente semplice e molto adatta alle alte frequenze di lavoro, ma proprio per la sua velocità richiede un controllo accurato del parallelismo tra le due metà. Se questo parallelismo si degrada, la linea di pinzatura peggiora, la saldatura del parison diventa meno omogenea e aumentano flash, bave e rischio di perdita di tenuta. I componenti più esposti a usura in questi sistemi sono i perni di articolazione, le boccole, i cilindri di azionamento e i meccanismi di blocco in chiusura. Nelle macchine a giostra, invece, la manutenzione si complica ulteriormente per la presenza di distributori rotanti di aria e acqua, giunti girevoli, cinematismi multipli e sincronizzazioni tra le varie stazioni del ciclo. In queste linee, pensate per alte produttività su flaconi di piccolo volume, la continuità di servizio dipende in modo diretto dall’affidabilità dei sistemi di alimentazione fluida alle stazioni rotanti. Gli stampi EBM meritano un discorso specifico. Nella maggior parte delle applicazioni sono costruiti in alluminio, grazie alla sua elevata conducibilità termica, che consente raffreddamenti più rapidi e cicli più corti. In alcuni casi, soprattutto quando vi sono condizioni di forte abrasione o pressioni interne elevate, si preferisce l’acciaio, che offre maggiore durezza e durata superficiale ma tempi di raffreddamento meno favorevoli. Il sistema di raffreddamento degli stampi è una delle chiavi reali della produttività. Nelle linee EBM il raffreddamento può rappresentare anche il 60–75% del tempo ciclo totale, e questo significa che qualsiasi degrado dei canali, degli scambi o della portata si traduce immediatamente in perdita di produttività o in estrazione anticipata del contenitore, con deformazioni post-stampo e instabilità dimensionale. I canali di raffreddamento degli stampi in alluminio, inoltre, sono vulnerabili all’uso di acqua non correttamente trattata: incrostazioni calcaree, corrosione galvanica tra metalli diversi e danneggiamento dei raccordi possono compromettere in modo progressivo il rendimento termico. Per una gestione corretta degli stampi, il piano manutentivo deve considerare diversi livelli di attenzione. Le superfici di impronta vanno pulite a ogni cambio produzione e ispezionate visivamente con periodicità almeno trimestrale. Le guide e le colonne richiedono lubrificazione regolare, spesso ogni 100–500 ore in base al sistema installato, oltre a verifica del gioco su base annuale. Gli inserti e le anime vanno controllati nei fissaggi con frequenza elevata, per esempio ogni 50.000 cicli, e verificati dimensionalmente almeno una volta all’anno. Una macchina che lavora con stampi ben raffreddati, guide stabili e sistemi di chiusura correttamente allineati produce contenitori più costanti e riduce drasticamente il costo industriale nascosto associato alla non qualità. Cave di taglio bava, raffreddamento stampi e usura nelle linee di soffiaggio Tra tutti i dettagli costruttivi dello stampo EBM, le cave di taglio bava, o pinch-off, sono probabilmente le più critiche. È in questa zona che le due metà dello stampo si chiudono attorno al parison, lo saldano e lo separano dal materiale eccedente. Ogni ciclo di produzione sottopone quindi la zona di pinch-off a contatto con materiale ancora caldo, impatto meccanico, abrasione da parte della bava e sollecitazioni termiche ripetute. Non sorprende quindi che questa sia l’area di usura più rapida dell’intero stampo. Il degrado delle cave non è solo un problema estetico. Una loro alterazione geometrica provoca peggioramento della qualità della saldatura, aumento del flash, bava più difficile da rimuovere, minore precisione di taglio e, nei casi più avanzati, perdita di ermeticità del contenitore. In pratica, quando il pinch-off si consuma, il difetto non resta confinato alla linea di giunzione: si propaga alla resistenza meccanica complessiva del pezzo. Per questo motivo le cave di taglio bava devono entrare in un piano di manutenzione preventiva vero, non basato sulla sola comparsa del difetto. Un’ispezione profilometrica ogni 500.000–1.000.000 di cicli è una soglia industrialmente sensata, mentre una rettifica diventa opportuna quando la profondità di usura supera 0,2 mm. Intervenire su questo elemento in officina specializzata, attraverso rettifica o riporti localizzati con successiva lavorazione, è quasi sempre economicamente più vantaggioso rispetto a lasciar degradare l’intero stampo fino alla sostituzione. Accanto al pinch-off, il tema del raffreddamento resta altrettanto strategico. I canali di raffreddamento devono essere mantenuti puliti e integri perché anche una riduzione modesta della portata o del coefficiente di scambio termico si riflette sul tempo di solidificazione. Una corretta manutenzione comprende pulizia chimica annuale, analisi dell’acqua almeno semestrale e sostituzione degli O-ring e dei giunti con scadenze programmate, spesso ogni due anni. È qui che la manutenzione preventiva smette di essere un costo e diventa un fattore di produttività: un canale pulito riduce il tempo ciclo, stabilizza la qualità dimensionale e limita le deformazioni post-estrazione. Il responsabile di manutenzione che trascura il pinch-off e il raffreddamento tende a percepire solo i difetti finali, ma in realtà sta lasciando deteriorare due delle leve più importanti per l’efficienza della soffiatrice. Aria compressa, aghi di soffiaggio e qualità ISO 8573-1 Il sistema di soffiaggio comprende la generazione dell’aria compressa, il suo trattamento, la distribuzione alle stazioni e l’introduzione nel parison o nella preforma tramite aghi, mandrini e valvole. In molte officine l’aria compressa viene considerata una utility di supporto, ma nella realtà del soffiaggio è una vera variabile di processo. La sua pressione, la sua stabilità, il suo contenuto di olio, particolato e umidità influenzano direttamente la qualità del contenitore e la durata dei componenti pneumatici. Nelle soffiatrici EBM la pressione di soffiaggio lavora in genere nel campo 4–12 bar per contenitori standard in HDPE e PP, ma può salire a 20–40 bar per materiali tecnici, pareti sottili o applicazioni a elevata definizione geometrica. Questo significa che non basta avere aria disponibile: occorre averla con qualità costante. Se l’aria contiene olio nebulizzato, residui solidi o umidità eccessiva, i problemi possono manifestarsi come contaminazione interna del contenitore, peggioramento della tenuta, imbrattamento delle valvole, usura accelerata degli organi pneumatici e non conformità nelle applicazioni sensibili. Nell’industria alimentare e farmaceutica, la qualità dell’aria compressa deve essere coerente con quanto richiesto dalla ISO 8573-1, che definisce le classi di purezza per olio, acqua e particolato. In particolare, per le applicazioni più sensibili è essenziale contenere l’olio a livelli molto bassi, in classe 1, quindi sotto 0,01 mg/m³, e mantenere il punto di rugiada su valori adeguati, tipicamente inferiori a +3 °C nei sistemi con essiccazione frigorifera, o ancora più bassi se il processo lo richiede. Gli aghi di soffiaggio sono componenti di precisione e meritano una particolare attenzione. Essi penetrano nel parison per introdurre l’aria e devono farlo con geometria costante, tenuta corretta e sincronizzazione precisa. La punta dell’ago si usura progressivamente per contatto con il materiale caldo, tende ad arrotondarsi e può generare fori meno puliti, incremento del flash, peggioramento della zona collo e instabilità nella distribuzione dell’aria. Anche l’intasamento del canale interno, specie dopo fermate improvvise senza pulizia, è una causa frequente di difetti intermittenti. Per questa ragione è consigliabile non attendere il guasto manifesto. Un’ispezione visiva della punta ogni 500.000 cicli e una sostituzione preventiva ogni 3–6 milioni di cicli per materiali standard rappresentano una strategia industrialmente efficiente. Con materiali caricati, abrasivi o rinforzati, le frequenze possono accorciarsi sensibilmente. Quanto ai compressori, la loro manutenzione non deve essere improvvisata. Nei compressori a pistone, il cambio olio va spesso eseguito ogni 500–1.000 ore, i filtri aria sostituiti ogni 500 ore, le valvole controllate ogni 2.000 ore e gli anelli di tenuta del pistone sostituiti ogni 5.000–8.000 ore. Nei compressori a vite, gli intervalli si allungano, ma restano critici il cambio olio, il separatore d’olio, i filtri e la verifica della minima di pressione. L’essiccatore deve essere seguito con costanza, attraverso controllo mensile del punto di rugiada, pulizia del condensatore e verifica del corretto drenaggio della condensa. Anche i serbatoi di accumulo aria rientrano in un quadro manutentivo preciso. Oltre al drenaggio giornaliero della condensa e alla verifica visiva periodica, essi devono essere gestiti secondo la normativa sugli apparecchi in pressione, con registri aggiornati e programmazione delle verifiche nei tempi richiesti. In un sistema di soffiaggio ben gestito, l’aria compressa non è un servizio ancillare: è una parte integrante del sistema qualità. Forni IR, lampade e catena di trasporto preforme nelle macchine ISBM Nelle macchine ISBM il forno di riscaldamento delle preforme è uno dei sottosistemi più delicati dell’intera linea. Se la testa di soffiaggio è il cuore dell’EBM, il forno IR è il vero organo critico dell’ISBM. Il motivo è semplice: l’intero successo dello stiro-soffiaggio dipende dal fatto che la preforma raggiunga una finestra termica molto precisa, con distribuzione di temperatura corretta sia lungo l’asse sia attraverso lo spessore. Nel caso del PET, la preforma deve arrivare alla stazione di stiro in condizioni tali da deformarsi senza rotture, senza collasso, senza whitening e senza haze. In termini pratici, il campo di temperatura è spesso compreso tra 95 e 115 °C, ma la cifra assoluta conta meno dell’uniformità e della ripetibilità. Una preforma scaldata male non genera soltanto un difetto visivo: altera la distribuzione dello spessore finale e può compromettere resistenza, top load, barriera ai gas e qualità del collo. Le lampade IR a quarzo sono i principali attuatori di questo bilancio termico. Esse lavorano con una durata tipica compresa tra 2.000 e 5.000 ore operative, ma la loro vita effettiva dipende in modo marcato dalle oscillazioni di tensione, dal numero di accensioni e spegnimenti, dalle condizioni ambientali e dalla pulizia dei bulbi. Qui emerge un aspetto spesso sottovalutato: sostituire solo la lampada guasta può sembrare conveniente, ma genera un set disomogeneo di emettitori, con livelli di radiazione diversi tra una zona e l’altra del forno. Per questo, nelle linee più esigenti, la sostituzione preventiva dell’intero set rappresenta la pratica più razionale. I riflettori meritano la stessa attenzione. Anche una leggera opacizzazione o contaminazione della loro superficie riduce l’efficienza di riflessione, altera il profilo termico della preforma e costringe spesso gli operatori a compensazioni di ricetta che mascherano il problema senza risolverlo. Pulizia regolare, controlli visivi e sostituzioni programmate diventano quindi parte integrante della qualità di riscaldamento. La catena di trasporto delle preforme è un altro punto nevralgico. Le preforme vengono sostenute dal collo, ruotano su sé stesse durante il passaggio nel forno e devono mantenere un posizionamento stabile. Il degrado dei perni, delle boccole, dei mandrini e del motoriduttore comporta errori di passo, instabilità di permanenza nel forno e riscaldamento non uniforme. Una verifica mensile dell’allungamento della catena, che non dovrebbe superare valori dell’ordine di +0,5%, insieme alla lubrificazione e al controllo dei mandrini, permette di prevenire derive lente ma molto penalizzanti. Nell’ISBM, più ancora che nell’EBM, la manutenzione non serve soltanto a evitare il fermo: serve a preservare la ripetibilità di processo. Un forno IR che invecchia male rende instabile l’intera linea. Aste di stiro, stampi e controllo qualità nelle soffiatrici per PET La stazione di stiro-soffiaggio è il punto in cui la preforma riscaldata diventa contenitore finito. Qui avviene la combinazione tra stiramento assiale, prodotto dall’asta di stiro, e deformazione radiale indotta dall’aria ad alta pressione. La sincronizzazione tra questi due eventi determina il successo del processo: se l’asta scende troppo presto, troppo tardi o con una cinematica alterata, la distribuzione dello spessore diventa irregolare e si generano zone deboli, soprattutto nel fondo e nelle spalle del contenitore. Le aste di stiro sono elementi apparentemente semplici, ma la loro affidabilità è cruciale. Devono mantenere rettilineità, integrità superficiale, corretta geometria della punta e scorrimento fluido nelle guide. Una deformazione modesta, dell’ordine di pochi decimi di millimetro, può bastare a creare stiri asimmetrici e quindi bottiglie fuori specifica. Come criterio operativo, una freccia massima nell’ordine di 0,1 mm per metro rappresenta già una soglia utile per decidere se un’asta debba essere rettificata o sostituita. Gli stampi ISBM, per lo più in alluminio lucidato, lavorano in condizioni termicamente molto controllate. Il raffreddamento è essenziale sia per la produttività sia per la qualità ottica e dimensionale del contenitore. Nelle applicazioni PET standard la temperatura dello stampo è normalmente mantenuta con chiller, e il degrado dei canali di raffreddamento produce immediatamente cicli più lunghi o pezzi meno stabili. Anche qui è utile controllare regolarmente portata e differenza di temperatura tra ingresso e uscita, cercando di contenere il ΔT entro limiti stretti, ad esempio attorno ai 2 °C per mantenere uniformità di scambio. Le linee moderne integrano spesso sistemi di controllo qualità in linea che verificano peso, altezza, diametro del collo, spessore e altri parametri critici. Questi sistemi non devono essere considerati semplici accessori di collaudo, ma veri sensori di stato del processo. Quando correttamente tarati, permettono di identificare una deriva prima che si traduca in lotto non conforme. Quando sono sporchi, fuori calibrazione o trascurati, diventano essi stessi una fonte di errore. La taratura di questi sistemi è particolarmente delicata. Uno scostamento della baseline strumentale anche molto piccolo può portare al rigetto di contenitori buoni o, peggio, all’accettazione di pezzi sottospessore. In un settore come quello delle bevande in pressione, questo non è soltanto un tema di resa: è una questione di sicurezza del prodotto. Ottiche, sensori, campioni certificati, software di elaborazione e procedure di verifica periodica devono quindi rientrare a pieno titolo nel piano di manutenzione dell’impianto. Piano di manutenzione preventiva delle soffiatrici EBM e ISBM Un piano di manutenzione realmente efficace per le macchine di soffiaggio deve essere costruito attorno alla logica del processo, non solo attorno al calendario. Nelle linee EBM e ISBM i componenti critici non si degradano tutti allo stesso modo e non hanno tutti lo stesso impatto sulla qualità del prodotto. Per questo serve una manutenzione combinata, fatta di controlli giornalieri, ispezioni a cicli, verifiche a ore macchina e attività periodiche basate sui dati reali di impianto. Nel caso dell’EBM, la testa di soffiaggio richiede una verifica quotidiana della concentricità del canale anulare, della temperatura e della pulizia dell’ugello. Il PWDS deve essere tarato con frequenza dell’ordine di 500–1.000 ore operative, controllando la correlazione tra comando e posizione reale del mandrino. Le cave di taglio bava meritano ispezione profilometrica ogni 500.000 cicli, mentre gli aghi di soffiaggio possono essere inseriti in un piano di sostituzione preventiva attorno ai 3 milioni di cicli, variabile in funzione del materiale e della severità del processo. I canali di raffreddamento dello stampo vanno controllati almeno semestralmente, verificando portata, stato dei raccordi, pulizia e salto termico. Nel caso dell’ISBM, la manutenzione si sposta su altri nodi. Le lampade IR vanno seguite con contatori di ore e sostituite preventivamente, spesso ogni 2.000–3.000 ore nelle logiche più conservative, accompagnando l’operazione con pulizia dei riflettori. La catena di trasporto delle preforme richiede verifica mensile di allungamento, lubrificazione e controllo dei mandrini. Le aste di stiro vanno controllate periodicamente per rettilineità, stato della punta e scorrimento. Le valvole di alta pressione e i pressostati devono essere inclusi in un piano di verifica della tenuta e della stabilità del circuito di soffiaggio. Comune a entrambe le tecnologie è la necessità di una manutenzione rigorosa del sistema aria compressa. Cambi olio, filtri, valvole, punto di rugiada, contenuto di olio e condizioni del serbatoio non possono essere lasciati alla sola manutenzione correttiva. Anche la gestione dei ricambi assume un ruolo strategico: lampade IR, aghi, guarnizioni, O-ring, sensori di posizione, filtri coalescenti e componenti pneumatici critici dovrebbero essere trattati come stock tecnici essenziali, soprattutto negli impianti che lavorano su tre turni o con livelli di servizio elevati. La maturità manutentiva di una soffiatrice non si misura solo dal numero di guasti. Si misura dalla capacità dell’impianto di mantenere peso, spessore, stabilità dimensionale e produttività entro intervalli stretti per periodi lunghi. È in questa continuità che si produce il vero vantaggio competitivo. Panorama costruttori di soffiatrici e implicazioni manutentive Il mercato delle soffiatrici presenta una specializzazione molto chiara tra costruttori orientati al beverage PET, produttori focalizzati sull’EBM e aziende con forte presenza nei segmenti tecnici, farmaceutici o cosmetici. Questa segmentazione non è soltanto commerciale: incide direttamente sul modo in cui va costruita la manutenzione della linea. Nel comparto ISBM per PET beverage, i grandi costruttori internazionali hanno sviluppato macchine ad altissima produttività, con architetture estremamente spinte dal punto di vista dell’automazione, del recupero energetico e del controllo di processo. In queste linee, il punto di forza non è solo la velocità, ma anche la qualità della documentazione tecnica, la disponibilità ricambi e la standardizzazione dei moduli di stiro-soffiaggio. Per il responsabile di manutenzione, questo significa poter lavorare con diagnostica avanzata, ma anche dover gestire componenti più sofisticati, spesso fortemente integrati a livello software. Nel settore EBM, i costruttori storicamente più forti si distinguono per robustezza meccanica, qualità delle teste, gestione delle coestrusioni e capacità di trattare grandi volumi. In queste macchine la manutenzione resta più “fisica”, nel senso che il successo dipende molto dalla precisione geometrica, dallo stato degli stampi, dal raffreddamento, dalle guide, dai pistoni di accumulo e dalla qualità delle regolazioni meccaniche. Per chi gestisce una produzione in Italia o in Europa, oltre alle specifiche della macchina conta molto anche la qualità dell’assistenza locale, la rapidità di reperimento delle lampade, dei mandrini, dei gruppi valvola, dei sensori di posizione e dei componenti del sistema di aria compressa. Una soffiatrice eccellente sul piano tecnico può diventare penalizzante se inserita in un ecosistema di ricambi lenti o scarsamente supportati. In un’industria dove il costo del fermo linea si misura spesso in migliaia di pezzi persi all’ora, la manutenzione non può essere separata dalla filiera di supporto del costruttore. Conclusioni Le macchine per soffiaggio, siano esse EBM o ISBM, non possono essere comprese fino in fondo se le si osserva soltanto come attrezzature di formatura. Esse sono sistemi complessi in cui convergono reologia del polimero, trasferimento termico, pneumatica, meccanica di precisione, automazione e controllo qualità. In ciascuna di queste aree si annidano i fattori che determinano il successo del processo o la sua deriva. Nelle linee EBM, il dominio tecnico appartiene alla testa di soffiaggio, al controllo del parison, agli stampi e alle cave di taglio bava. Nelle linee ISBM, il cuore della prestazione risiede nella qualità del forno IR, nell’uniformità di riscaldamento delle preforme, nella sincronizzazione della stazione di stiro-soffiaggio e nella stabilità del raffreddamento. In entrambi i casi, la manutenzione non è una funzione ancillare ma una componente strutturale della qualità. La differenza tra una soffiatrice che produce e una soffiatrice che produce bene, con costanza e margine industriale, sta proprio qui: nella capacità di tradurre dati, ispezioni, frequenze e segnali deboli in un piano preventivo coerente. Dove la manutenzione è solo reattiva, il processo diventa più costoso, più instabile e meno controllabile. Dove invece la macchina viene letta come un sistema da mantenere in equilibrio, il risultato è una produzione più efficiente, più affidabile e più sostenibile anche dal punto di vista dell’uso della materia prima e dell’energia. FAQ tecniche sulle macchine per soffiaggio Ogni quanto va tarato il PWDS nelle soffiatrici EBM? In condizioni industriali normali, il sistema PWDS dovrebbe essere verificato e tarato ogni 500–1.000 ore operative, oltre che dopo interventi meccanici sulla testa o cambi significativi di prodotto e materiale. Quando conviene sostituire le lampade IR di una soffiatrice ISBM? La sostituzione preventiva dell’intero set è spesso preferibile alla sostituzione del singolo elemento guasto. In molti impianti l’intervallo si colloca tra 2.000 e 5.000 ore, in funzione della stabilità elettrica, del numero di accensioni e della qualità richiesta. Perché le cave di taglio bava sono così importanti negli stampi EBM? Perché sono la zona in cui il parison viene pinzato, saldato e separato. Se si usurano, peggiorano saldatura, tenuta, qualità della bava e robustezza del contenitore. Qual è il parametro più sottovalutato nel sistema aria compressa? Molto spesso la qualità dell’aria. Contenuto di olio, umidità e particolato incidono direttamente sia sulla conformità del contenitore sia sulla vita utile di valvole, aghi e componenti pneumatici. Qual è la differenza manutentiva più importante tra EBM e ISBM? Nell’EBM la criticità principale è meccanico-termica sulla testa, sul parison e sugli stampi; nell’ISBM il nodo più delicato è il controllo termico del forno IR e la ripetibilità della fase di stiro-soffiaggio. Fonti ISO 8573-1: aria compressa, contaminanti e classi di qualità Documentazione tecnica e manualistica industriale su extrusion blow molding e injection stretch blow molding Normativa sugli apparecchi in pressione e gestione dei serbatoi di accumulo aria Manuali tecnici di manutenzione di compressori, essiccatori, filtri coalescenti e sistemi pneumatici Letteratura tecnica sui processi di soffiaggio di PET, HDPE, PP e materiali tecnici
SCOPRI DI PIU'

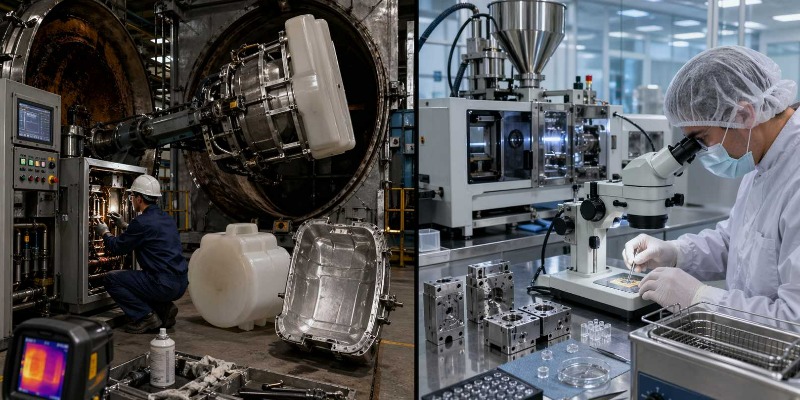

Manuale sulla Manutenzione. Capitolo 6: Stampaggio Rotazionale e nel Microstampaggio a IniezioneDalla gestione termica dei forni rotazionali alla pulizia micrometrica degli stampi per microiniezione: strategie manutentive, criticità operative e controlli tecnici Autore: Marco Arezio. Esperto in economia circolare, riciclo dei polimeri e processi industriali delle materie plastiche. Fondatore della piattaforma rMIX, dedicata alla valorizzazione dei materiali riciclati e allo sviluppo di filiere sostenibili.Data di Pubblicazione: 24 aprile 2026 Questo capitolo affronta due tecnologie di trasformazione delle materie plastiche che si collocano agli estremi opposti per scala dimensionale del prodotto, ma che condividono una posizione di nicchia ad alto valore aggiunto nel panorama industriale. Da una parte vi è lo stampaggio rotazionale, utilizzato per realizzare manufatti cavi di grande volume come serbatoi, cisterne, canoe, arredi per parchi gioco e componenti tecnici industriali. Dall’altra vi è il microstampaggio a iniezione, destinato alla produzione di particolari di dimensioni sub-millimetriche o con spessori estremamente ridotti, come dispositivi medicali, componenti microfluidici e connettori elettronici miniaturizzati. Sono due mondi lontani sotto il profilo geometrico e produttivo, ma entrambi richiedono un’elevata specializzazione manutentiva. Nel rotazionale la criticità principale riguarda la gestione del calore, la cinematica biassiale e la conservazione dell’integrità degli stampi e del forno. Nel microstampaggio, invece, la sfida è dominata dalla precisione assoluta, dal controllo della contaminazione e dalla stabilità dimensionale di componenti e attrezzature che operano a tolleranze prossime ai pochi micron. Principio del processo rotazionale e architettura della macchina Il processo di stampaggio rotazionale si fonda su un principio semplice: una quantità predefinita di materiale plastico in polvere, generalmente LLDPE, HDPE, PP, PVC in plastisol, PA11, PA12 o talvolta PC, viene introdotta in uno stampo chiuso. Lo stampo viene poi trasferito in forno e sottoposto a rotazione biassiale, cioè attorno a due assi perpendicolari. Durante il riscaldamento, che avviene tipicamente tra 250 e 400 °C, il materiale fonde progressivamente e aderisce alle pareti interne dello stampo per effetto della gravità e del moto combinato dei due assi. In seguito, lo stampo viene raffreddato, continuando a ruotare, in modo che il materiale solidifichi mantenendo una distribuzione uniforme dello spessore. Una volta terminato il raffreddamento, lo stampo viene aperto e il pezzo estratto. La peculiarità più importante del rotazionale è che il processo avviene sostanzialmente a pressione atmosferica. Questo consente di utilizzare stampi relativamente semplici e leggeri rispetto a quelli necessari nello stampaggio a iniezione. Lo svantaggio è rappresentato dalla lentezza del ciclo: per un serbatoio da 500 litri in LLDPE il tempo di ciclo può variare tra 25 e 45 minuti, un valore incomparabilmente più alto rispetto a quello dell’iniezione tradizionale. Per questo motivo il rotazionale trova il proprio campo ottimale nelle piccole e medie serie, quando il prodotto è grande, cavo, geometricalmente complesso e non giustifica l’investimento in stampi ad alta pressione. Macchine rotazionali: tipologie costruttive Le macchine per stampaggio rotazionale si distinguono soprattutto in base alla cinematica e al numero di stazioni operative. La configurazione più diffusa è quella a carosello, detta anche spider machine, nella quale tre o quattro bracci radiali ruotano attorno a un mozzo centrale e portano gli stampi da una stazione all’altra: forno, raffreddamento e carico-scarico. Questa architettura consente una produzione quasi continua, perché mentre uno stampo è in riscaldamento un altro è in raffreddamento e un terzo viene preparato o svuotato. Sul piano manutentivo, però, la macchina a carosello presenta un punto critico nel mozzo centrale e nei suoi cuscinetti, sottoposti a carichi elevati e temperature significative. La lubrificazione ad alta temperatura non è quindi un’opzione, ma una condizione essenziale per evitare usure premature. Una seconda tipologia è la macchina a braccio oscillante, o swing-arm. In questa configurazione due bracci si alternano tra il forno e la zona di raffreddamento o carico-scarico. Si tratta di una soluzione più semplice e meno onerosa, adatta a pezzi grandi o relativamente semplici, come serbatoi cilindrici o canoe. La manutenzione è in generale più accessibile rispetto al carosello, ma i giunti di articolazione dei bracci diventano il punto da presidiare con maggiore attenzione, perché concentrano gran parte delle sollecitazioni meccaniche e termiche. Esiste poi la macchina shuttle, nella quale gli stampi vengono movimentati linearmente su carrelli tra le diverse stazioni. Questo schema è particolarmente adatto agli stampi di grandi dimensioni, che sarebbero difficili da gestire su un carosello tradizionale. In questo caso i binari di scorrimento devono essere mantenuti puliti e lubrificati in modo rigoroso, mentre la manutenzione della motorizzazione dei carrelli rientra in una logica più vicina a quella degli impianti di movimentazione industriale. Infine, per produzioni particolari o per pezzi di grandi dimensioni, si impiegano macchine clamshell, nelle quali il forno si apre a conchiglia sopra lo stampo. Sono configurazioni interessanti per applicazioni dedicate, ma possono presentare maggiori perdite di calore laterali e rendono critici i meccanismi di apertura e chiusura delle porte del forno....ACQUISTA IL MANUALE
SCOPRI DI PIU'
Manuale di Manutenzione delle Macchine per la Lavorazione delle Materie PlasticheUn riferimento tecnico per responsabili manutenzione, capi reparto e imprenditori industriali che vogliono ridurre l’improvvisazione e gestire meglio affidabilità, costi e continuità produttivaAutore: Marco Arezio. Esperto in economia circolare, processi industriali delle materie plastiche e organizzazione tecnica delle filiere produttive. Fondatore di rMIX. Data: 20 aprile 2026 Tempo di lettura: 12 minuti Nell’industria della trasformazione delle materie plastiche esiste ancora una convinzione diffusa: che la manutenzione si governi soprattutto con l’esperienza del tecnico più bravo, con l’intuito di chi conosce le macchine da anni, con la memoria pratica di chi “sa dove mettere le mani”. Questa esperienza resta preziosa, ma non basta più. Le linee produttive sono diventate più complesse, i materiali più variabili, i margini più compressi, la continuità produttiva più delicata. Per questo, quando mi si chiede se abbia senso investire in un manuale tecnico avanzato sulla manutenzione delle macchine per la lavorazione delle materie plastiche, la mia risposta è che può averne eccome, a condizione che non sia un testo generico o scolastico, ma un vero strumento di lavoro. Il manuale in questione nasce esattamente con questa impostazione: non come introduzione elementare, ma come guida strutturata alla manutenzione ordinaria e straordinaria, alla gestione delle competenze, alla normativa, alle tecnologie 4.0 e all’ottimizzazione dei costi. Il punto non è avere un libro in più. Il punto è ridurre la dipendenza dall’improvvisazione e rendere più leggibile ciò che in molte aziende è ancora disperso tra appunti, abitudini di reparto, interventi d’urgenza e conoscenze tramandate oralmente. Il problema industriale non è il guasto, ma il costo complessivo del disordine tecnico Molti imprenditori ragionano ancora sul costo dell’intervento. In realtà il costo vero, quasi sempre, è il contesto che il guasto genera. Un fermo macchina non vale soltanto il ricambio o le ore del manutentore. Vale la produzione persa, i turni alterati, il materiale compromesso, il ritardo sulla consegna, lo stress sulla pianificazione, la qualità che deraglia, il cliente che attende. Nel manuale questa impostazione è dichiarata con chiarezza: la manutenzione non viene presentata come semplice costo necessario, ma come investimento che protegge il valore degli asset e la capacità produttiva dell’azienda. Lo stesso testo richiama il peso economico dei fermi non pianificati nel settore plastico e li colloca in una fascia percentuale che può incidere in modo serio sul fatturato delle aziende trasformatrici. Questo, a mio avviso, è già un primo elemento di valore. Un buon manuale tecnico non dovrebbe limitarsi a spiegare come si smonta un componente o come si esegue un controllo. Dovrebbe aiutare chi legge a ragionare in modo più ampio, facendo capire che manutenzione, produttività, affidabilità e margine appartengono allo stesso sistema. Da quanto emerge dal testo, questa è una delle sue intenzioni più serie. Quando un manuale tecnico diventa davvero utile in azienda Non tutti i manuali servono. Alcuni sono troppo teorici, altri troppo superficiali, altri ancora troppo legati a una singola macchina o a un unico costruttore. Un manuale è utile quando riesce a stare nel punto giusto tra rigore e applicabilità. Qui il valore sembra stare proprio in questo equilibrio. Il testo afferma in modo esplicito che il volume è stato concepito come strumento di lavoro da tenere sulla scrivania quando serve giustificare un investimento, istruire un neoassunto, negoziare un contratto di service o affrontare verifiche di conformità. Questa è un’indicazione importante, perché chiarisce l’identità del libro. Non è un oggetto da lettura passiva. È pensato per accompagnare decisioni operative. In un ambiente industriale questo fa una differenza enorme. Significa che il valore non è nella sola quantità dei contenuti, ma nella capacità di usarli in momenti specifici: una fermata programmata, una revisione generale, un’anomalia ricorrente, una discussione sul budget manutentivo, un cambio generazionale nel reparto tecnico. Un testo costruito per il settore della lavorazione delle materie plastiche Chi lavora in questo comparto sa bene che la manutenzione non è uguale dappertutto. Le esigenze di una linea di estrusione non coincidono con quelle di una pressa a iniezione, e la manutenzione di una macchina che lavora polipropilene standard non è la stessa di una macchina che processa poliammidi caricate, materiali fluorurati o compound abrasivi. Per questo considero utile che il manuale sia costruito come un’opera specifica per la lavorazione delle materie plastiche e non come un testo manutentivo genericamente manifatturiero. La struttura in nove parti affronta il parco macchine, i processi produttivi, i meccanismi di degrado, la manutenzione ordinaria, la diagnostica avanzata, l’organizzazione della funzione manutentiva, la normativa, i software di gestione, la predittiva, i costi e le tecnologie 4.0. Tra i capitoli compaiono presse a iniezione, estrusori, soffiatrici, termoformatrici, sistemi ausiliari, oltre a sezioni dedicate a vite e cilindro, impianti idraulici, sistemi elettrici, termoregolazione, stampi, ricambi e overhaul. Dal mio punto di vista, questo è uno dei motivi per cui il volume può essere preso seriamente da chi lavora in officina o in direzione tecnica. Non dà l’impressione di voler inseguire la manutenzione come concetto astratto, ma di voler entrare nella specificità concreta delle macchine del settore plastico. Dalla manutenzione ordinaria alla predittiva: una visione completa Spesso nelle aziende si tende a oscillare tra due errori opposti. Da una parte c’è chi resta inchiodato alla manutenzione correttiva, intervenendo solo quando il problema è già esploso. Dall’altra c’è chi si lascia affascinare da parole come IoT, AI o manutenzione predittiva senza avere prima costruito un minimo di disciplina preventiva, documentale e organizzativa. Il manuale, per come è impostato, cerca di evitare entrambe le semplificazioni. La manutenzione preventiva viene trattata come cuore operativo del sistema, con check-list, procedure e criteri di riferimento; allo stesso tempo trovano spazio CMMS, condition monitoring, TPM, OEE, IoT, intelligenza artificiale e digital twin. Ma il testo chiarisce anche che la tecnologia non sostituisce le buone pratiche di base e che la manutenzione 4.0 funziona solo se poggia su documentazione affidabile, competenze adeguate e piani ben strutturati. Questa, francamente, è una posizione che condivido. È più credibile di molti discorsi commerciali che oggi circolano. Un’impresa che non ha ancora ordinato il proprio parco ricambi, non misura in modo coerente i guasti, non controlla bene i parametri di degrado e non dispone di procedure interne chiare non risolve i suoi problemi solo perché installa sensori. In questo senso un manuale così può essere utile anche per mettere ordine mentale prima ancora che tecnologico. Il valore pratico per PMI, reparti tecnici e direzioni di stabilimento Un altro aspetto che giudico importante è l’attenzione alla realtà delle PMI. Il manuale riconosce infatti che, nel settore plastico italiano, la grande maggioranza delle imprese lavora con strutture snelle, dove il responsabile manutenzione coincide talvolta con il titolare, il capo reparto o il meccanico più esperto, e dove il tempo da dedicare alla sistematizzazione delle pratiche è poco. Questo rende il testo potenzialmente utile non solo alle aziende molto organizzate, ma anche a quelle che vogliono fare un salto di maturità. In una PMI ben gestita, un manuale del genere può servire per almeno quattro motivi. Può aiutare a trasferire conoscenza dai singoli all’organizzazione. Può migliorare il dialogo tra manutenzione e produzione. Può dare al management un linguaggio più tecnico con cui leggere costi e priorità. E può diventare una base per formare nuove figure, riducendo il rischio che il sapere operativo resti confinato a poche persone. Non è poco. Anzi, in certe imprese è proprio questo il vero vantaggio: non tanto sapere una cosa in più, ma riuscire a rendere replicabile e discutibile in modo più ordinato ciò che prima era implicito. Perché la qualità della manutenzione incide anche sulla qualità del prodotto Uno degli aspetti che spesso vengono sottovalutati, e che il manuale invece mette bene in relazione, è il legame tra stato manutentivo e qualità del prodotto finito. Una macchina degradata non produce solo fermate. Produce variabilità. E la variabilità, in un processo industriale, si traduce in scarti, rilavorazioni, instabilità di processo, difetti superficiali, derive dimensionali, non conformità. Nel testo questo nesso viene richiamato in modo diretto, soprattutto quando si parla del rapporto tra usura di vite e cilindro, sistemi di termoregolazione, qualità di plastificazione e qualità finale del pezzo. Questa parte mi sembra particolarmente utile per chi, in azienda, tende ancora a separare troppo nettamente produzione e manutenzione. In realtà, su molte linee, la manutenzione è già qualità di processo. E dove il mercato richiede tolleranze strette, continuità di prestazione e tracciabilità, questa consapevolezza diventa ancora più importante. Un manuale utile deve parlare il linguaggio degli operatori Esiste anche un tema di linguaggio. Molti testi tecnici falliscono perché o si appiattiscono su una divulgazione povera, oppure si rifugiano in un gergo tanto specialistico da diventare poco utilizzabile. Qui il manuale usa un linguaggio tecnico preciso, con termini specialistici definiti e con un rapporto tra teoria e pratica costruito per rendere comprensibili le ragioni operative delle procedure. Questo aspetto conta più di quanto sembri. Chi lavora in produzione non ha bisogno di formule decorative. Ha bisogno di capire perché una certa scelta manutentiva è sensata, perché un parametro va controllato, perché una procedura non è burocrazia ma riduzione di rischio. Quando un testo riesce a spiegare il “perché”, non solo il “cosa fare”, allora diventa davvero formativo. A chi consiglierei davvero questo manuale Se dovessi esprimere un parere professionale netto, direi che questo manuale può essere particolarmente utile a cinque categorie di lettori. La prima è il responsabile manutenzione che sente il bisogno di rafforzare metodo, documentazione e capacità di dialogo con la direzione. La seconda è il titolare o direttore di PMI che vuole smettere di dipendere solo dall’emergenza e dall’esperienza individuale. La terza è il capo produzione che vuole comprendere meglio come l’affidabilità impiantistica incida su qualità, tempi e scarti. La quarta è il tecnico specializzato che desidera passare da una competenza prevalentemente pratica a una visione più completa della funzione manutentiva. La quinta è il responsabile del Marketing che può distribuire ai propri clienti, la conoscenza e l'affidabilità dei prodotti o servizi che vende al cliente attraverso l'omaggio del manuale, creando un legame di fedelizzazione competente. Il testo, del resto, dichiara esplicitamente come lettore ideale il responsabile di manutenzione o il tecnico specializzato di uno stabilimento di lavorazione delle materie plastiche, e precisa che i capitoli sono pensati per essere consultabili anche autonomamente. Non lo vedo invece come un testo per chi cerca una panoramica leggera o una lettura introduttiva. Il manuale stesso chiarisce che non è un’opera introduttiva e che presuppone una certa familiarità con processi e macchine. Considerazioni finali da un punto di vista tecnico e organizzativo In sintesi, il valore di un manuale di questo tipo non sta nel fatto che “fa vendere” una certa idea di manutenzione. Sta nel fatto che può aiutare a trattarla in modo più adulto. Oggi la manutenzione industriale non può più essere letta come attività ancillare, né come semplice reazione ai problemi. Deve diventare una disciplina organizzata, capace di parlare sia il linguaggio tecnico del reparto sia quello economico della direzione. Da ciò che emerge dal testo, questo manuale prova a collocarsi proprio lì: tra officina e management, tra guasto e prevenzione, tra procedura tecnica e decisione industriale. Offre una struttura ampia, un focus specifico sul settore plastico, attenzione ai costi, alla predittiva, alle competenze, alla normativa e alla concretezza dell’uso quotidiano. Per questo, più che presentarlo come un oggetto da acquistare, lo considererei un riferimento che può essere utile avere quando un’azienda decide di fare un passo avanti nella propria cultura manutentiva. Non per moda, non per teoria, ma per una ragione molto semplice: nel manifatturiero moderno l’affidabilità non è un dettaglio tecnico. È una condizione della competitività. FAQ Questo manuale è adatto anche a una piccola azienda della trasformazione plastica? Sì, potenzialmente sì. Il testo riconosce esplicitamente la realtà delle PMI italiane, dove spesso la manutenzione è gestita da figure che hanno anche altre responsabilità, e sembra pensato anche per aiutare queste strutture a sistematizzare meglio le pratiche. È un testo solo teorico? No. La sua impostazione dichiarata è quella di uno strumento di lavoro, consultabile per capitoli in base alle necessità operative. Copre solo la manutenzione ordinaria? No. La struttura include manutenzione ordinaria, straordinaria, diagnostica avanzata, guasti, ricambi, organizzazione, normativa, CMMS, TPM, manutenzione predittiva e tecnologie 4.0. È adatto a lettori senza esperienza nel settore? Direi di no, o almeno non principalmente. Il manuale afferma in modo chiaro di non essere introduttivo e di essere pensato per professionisti del settore con una base già presente. Perché potrebbe essere utile averlo in azienda? Perché può aiutare a rendere più ordinata la manutenzione, più leggibile il rapporto tra guasti e costi, più chiaro il dialogo tra reparto tecnico, produzione e direzione. Questa utilità deriva dall’impianto stesso dell’opera. Può diventare un mezzo di fidelizzazione? Si. L'omaggio di una copia del manuale ai propri clienti certifica la competenza del produttore/distributore e l'attenzione verso i prodotti/servizi che si stanno vendendo. Fonti Base documentale: “MANUTENZIONE DELLE MACCHINE PER LA LAVORAZIONE DELLE MATERIE PLASTICHE – Manuale Tecnico Avanzato”, Prima Edizione 2026, struttura, prefazione, introduzione metodologica e sezioni dedicate a target, impostazione, costi, organizzazione e tecnologie di manutenzione. manuale-manutenzione-macchine-materie-plastiche-utilita-industrialeACQUISTA IL MANUALEImmagine su licenza © Riproduzione Vietata
SCOPRI DI PIU'
Manuale sulla Manutenzione. Capitolo 4: Macchine per Termoformatura. Manutenzione Preventiva di Forni IR, Sistemi di Vuoto, Stampi, Fustelle e AusiliariCapitolo sulla termoformatura industriale: architettura delle macchine, componenti critici, manutenzione preventiva, parametri di controllo, soglie di intervento, riferimenti normativi e criteri operativi per packaging, medicale e applicazioni tecnicheAutore: Marco Arezio - Esperto in economia circolare, riciclo dei polimeri e processi industriali delle materie plastiche. Fondatore della piattaforma rMIX. Aggiornamento tecnico-editoriale: 31 marzo 2026 | Tempo di lettura: circa 25 minuti Manuale sulla Manutenzione. Capitolo 4: Macchine per Termoformatura. Manutenzione Preventiva di Forni IR, Sistemi di Vuoto, Stampi, Fustelle e AusiliariPARTE I — IL PARCO MACCHINE: TIPOLOGIE, ARCHITETTURA E COMPONENTI CRITICI La termoformatura è il processo di trasformazione in cui un foglio o una lastra di materiale termoplastico, riscaldato fino alla temperatura di rammollimento, viene deformato per effetto di vuoto, pressione d'aria o punzoni meccanici, assumendo la forma di uno stampo. La semplicità apparente del processo — riscaldare, formare, tagliare — cela in realtà una complessità tecnica significativa: la distribuzione del calore nel foglio, la velocità e la geometria della formatura, il sistema di raffreddamento dello stampo e la precisione del sistema di taglio determinano congiuntamente la qualità dimensionale e meccanica del prodotto finito. Il mercato della termoformatura è dominato dal packaging (vaschette per alimenti, blister farmaceutici, contenitori per cosmetici) ma include applicazioni di grande valore aggiunto nel settore automotive (pannelli porta, rivestimenti interni), nell'edilizia (pannelli isolanti, lastre per coperture) e nel medicale (vassoi sterili, parti di apparecchiature). Le macchine per termoformatura si dividono principalmente in termoformatrici a nastro (roll-fed thermoforming machines), che lavorano un foglio sottile fornito in bobina, e termoformatrici a lastra (sheet-fed thermoforming machines), che lavorano lastre rigide pre-tagliate. Le prime dominano il packaging di massa ad alta cadenza; le seconde trovano applicazione nella produzione di pezzi di grande dimensione (vasche, pannelli, componenti tecnici). Il profilo manutentivo delle due tipologie presenta molte analogie nella sezione di riscaldamento e formatura, ma differisce significativamente nei sistemi di alimentazione del materiale e di taglio/fustellatura. 4.1 — Architettura della termoformatrice: stazioni principali Una termoformatrice a nastro per packaging è strutturalmente composta da tre macrostazioni in sequenza, ognuna delle quali racchiude sottosistemi meccanici, termici e pneumatici specifici. La comprensione dell'architettura di ciascuna stazione è il prerequisito per un approccio manutentivo razionale. 4.1.1 — Stazione di alimentazione e trasporto foglio La stazione di alimentazione gestisce lo svolgimento del nastro di materiale dalla bobina e il suo avanzamento intermittente attraverso la macchina. Il sistema di trasporto è costituito da catene di avanzamento laterali (chain rails) su cui sono montati gli aghi o i morsetti che afferrano il foglio sui bordi e lo trascinano avanti passo dopo passo in modo sincronizzato con il ciclo della macchina. La precisione dell'avanzamento del foglio è critica: un avanzamento irregolare causa disallineamento delle impronte di formatura rispetto al foglio (con perdita di materiale ai bordi e difetti dimensionali) e problemi nella stazione di taglio (le impronte non si allineano con le matrici di taglio). Le catene di avanzamento sono componenti ad alta criticità manutentiva per la loro esposizione a temperature elevate (nella zona del forno di riscaldamento, le catene operano a temperature di 80–150°C) e alle forze di trazione cicliche. L'allungamento progressivo della catena per usura delle piastrine e dei perni è il principale meccanismo di degrado: un allungamento dello 0,3–0,5% rispetto alla lunghezza nominale è già sufficiente a causare problemi di passo. Il tensionamento delle catene (tramite rulli o tendicatena regolabili) deve essere verificato e aggiustato periodicamente; la lubrificazione deve essere garantita da sistemi centralizzati con lubrificanti idonei alle alte temperature (oli sintetici PAO o lubrificanti al PTFE in spray per le zone vicine al forno). Gli aghi di trascinamento (pins) o i morsetti (clamps) che afferrano il foglio sui bordi devono essere verificati periodicamente per lo stato di usura e per il corretto serraggio del foglio. Aghi consumati o morsetti che non serrano adeguatamente causano scorrimento del foglio durante il riscaldamento (il foglio tende ad allungarsi con il calore e deve essere trattenuto con forza sufficiente), con conseguente deformazione delle impronte. La sostituzione degli aghi usurati — attività che può essere eseguita senza fermare la macchina a lungo, sostituendo un segmento di catena alla volta — è una delle manutenzioni preventive più efficaci per mantenere la precisione dimensionale del prodotto. 4.2 — Stazione di riscaldamento: sistemi IR e controllo della temperatura del foglio La stazione di riscaldamento è il cuore tecnologico della termoformatrice: la qualità della formatura dipende in misura determinante dalla uniformità e dalla precisione della temperatura del foglio al momento della formatura. Un foglio troppo freddo non si deforma sufficientemente e presenta un alto rischio di rottura; un foglio troppo caldo si assottiglia eccessivamente nelle zone di maggiore stiramento, con riduzione della resistenza meccanica del pezzo finito; un foglio non uniformemente riscaldato produce un pezzo con distribuzione dello spessore irregolare. 4.2.1 — Tipologie di riscaldatori: quarzo, alogeni, ceramici e a contatto I riscaldatori a onde corte in quarzo (shortwave quartz heaters) sono la soluzione più moderna e performante per il riscaldamento dei fogli plastici. Emettono radiazione infrarossa prevalentemente nella banda 1,0–2,5 μm (near e mid infrared), che viene assorbita efficacemente dalla maggior parte dei materiali termoplastici (PP, PS, PET, PC, ABS, PA). La risposta termica è rapidissima (da freddo a temperatura operativa in pochi secondi), il che consente un controllo preciso dei profili di riscaldamento anche in condizioni di produzione variabile. La vita media delle lampade è di 5.000–10.000 ore, superiore a quella delle lampade per soffiaggio per la minore temperatura del filamento. I riscaldatori ceramici (ceramic heaters) sono la soluzione tradizionale per macchine di più vecchia generazione: emettono principalmente nella banda 3–8 μm (far infrared), con minore efficienza di trasmissione del calore al materiale per la maggiore riflessione superficiale nei materiali lucidi, ma con il vantaggio della robustezza meccanica e del basso costo unitario. La risposta termica è più lenta rispetto ai riscaldatori al quarzo (2–5 minuti per raggiungere la temperatura di regime), il che ne limita la flessibilità nei cambi di produzione rapidi. I riscaldatori a contatto (contact heaters) sono utilizzati in applicazioni specifiche in cui il riscaldamento deve essere molto uniforme e controllato: una piastra riscaldante entra in contatto diretto con il foglio plastico per un tempo definito. Questo metodo garantisce eccellente uniformità termica ma richiede che le superfici della piastra siano perfettamente planari e prive di contaminazione (qualsiasi deposito si trasferisce al foglio, lasciando impronte). La manutenzione dei riscaldatori a contatto è principalmente orientata al mantenimento della planarità della piastra e alla pulizia della superficie di contatto. 4.2.2 — Zonatura termica e controllo della temperatura La stazione di riscaldamento di una termoformatrice moderna è suddivisa in una matrice di zone di controllo indipendenti — tipicamente da 4×4 a 12×12 zone per le macchine di alta precisione — che consentono di modulare l'intensità del riscaldamento in diverse aree del foglio per compensare le non uniformità intrinseche del processo di deformazione: le zone del foglio che subiranno uno stiramento maggiore durante la formatura devono essere riscaldate di più, per avere una viscosità più bassa e deformarsi più facilmente senza assottigliarsi eccessivamente. Il controllo della temperatura è effettuato mediante pirometri IR o sensori termici integrati nel sistema di riscaldamento, con feedback al controllore della macchina. La taratura periodica dei pirometri — necessaria per la deriva dei sensori IR con la contaminazione e l'invecchiamento — è un'attività manutentiva di importanza primaria per mantenere la precisione del controllo termico. I pirometri IR sono particolarmente sensibili alla contaminazione dell'ottica di misura da parte dei vapori di plastificanti volatilizzati durante il riscaldamento: anche un sottile strato di condensato sull'ottica causa errori di misura significativi (sottostima della temperatura effettiva, con potenziale riscaldamento eccessivo del foglio). Calibrazione dei pirometri IR nella termoformatrice: procedura operativa La calibrazione dei pirometri IR deve essere eseguita mensilmente (o più frequentemente in ambienti con alta concentrazione di vapori di plastificanti) con un corpo nero calibrato o con un termometro a contatto di riferimento tracciabile. Il dato critico da verificare è la corrispondenza tra la temperatura letta dal pirometro e la temperatura effettiva del foglio (misurata con termocoppia a contatto in condizioni statiche). Una deviazione >3°C rispetto alla lettura corretta deve essere corretta tramite ricalibrazione del coefficiente di emissività impostato nel pirometro. La pulizia mensile dell'ottica (con panno morbido inumidito con alcol isopropilico) è la manutenzione preventiva più semplice e più efficace per mantenere l'accuratezza della misura. Tab. 4.1 — Tipologie di riscaldatori per termoformatrici: manutenzione e frequenze. 4.3 — Stazione di formatura: sistemi di vuoto, pressione e punzoni La stazione di formatura è quella in cui il foglio riscaldato viene deformato nello stampo. Tre modalità di formatura sono tecnicamente possibili e spesso combinate nelle macchine moderne: la formatura sottovuoto (vacuum forming), in cui la pressione atmosferica spinge il foglio contro lo stampo per effetto dell'aspirazione del vuoto tra il foglio e la superficie dello stampo; la formatura in sovrappressione (pressure forming), in cui aria compressa viene applicata sul lato superiore del foglio per pressare il foglio contro lo stampo con forze maggiori di quelle ottenibili con il solo vuoto (possibile perché la pressione massima applicabile con il vuoto è 1 bar, mentre con la sovrappressione si può arrivare a 6–8 bar); la formatura meccanica con punzone (plug-assist forming), in cui un punzone meccanico pre-stira il foglio prima dell'applicazione del vuoto o della sovrappressione, migliorando la distribuzione dello spessore nelle geometrie con alto rapporto di stiramento. 4.3.1 — Pompe da vuoto: tipologie, rendimento e manutenzione Le pompe da vuoto sono tra i componenti manutentivamente più critici delle termoformatrici, per la semplicissima ragione che il processo di formatura dipende interamente dalla loro capacità di generare e mantenere il vuoto necessario nella cavità dello stampo. Un deterioramento anche modesto delle prestazioni delle pompe da vuoto si traduce in un rallentamento del ciclo (più tempo per raggiungere il livello di vuoto sufficiente a formare il pezzo), in una riduzione della qualità di formatura (dettaglio superficiale insufficiente, angoli non definiti) e in un aumento del tasso di scarti. Le tipologie di pompe da vuoto più diffuse nelle termoformatrici sono: le pompe a palette rotanti ad olio (rotary vane pumps), soluzione tradizionale e ancora molto diffusa, con pressione finale di vuoto di 0,1–1 mbar; le pompe a vite (screw vacuum pumps), soluzione moderna a secco (senza olio) con minori esigenze di manutenzione dell'olio ma richiesta di manutenzione dei rotori; le pompe Roots (Roots blowers), utilizzate in combinazione con una pompa di pre-vuoto per ottenere alte portate a livelli di vuoto moderati (10–100 mbar), adatte alle termoformatrici di grande formato; le pompe ad anello liquido (liquid ring pumps), usate in ambienti in cui i vapori condensabili potrebbero danneggiare le pompe a secco, con acqua come fluido di lavoro. Tab. 4.2 — Tipologie di pompe da vuoto per termoformatrici: manutenzione e frequenze. 4.3.2 — Serbatoi di accumulo del vuoto e distribuzione La velocità di formatura nelle termoformatrici ad alta cadenza (fino a 50–80 cicli/minuto per contenitori piccoli da nastro) richiede che il vuoto possa essere applicato allo stampo in modo quasi istantaneo all'inizio di ogni ciclo: le pompe da vuoto non hanno la portata sufficiente a questo scopo se collegate direttamente allo stampo, poiché il tempo di aspirazione sarebbe troppo lungo per la frequenza di ciclo richiesta. La soluzione standard è l'utilizzo di serbatoi di accumulo del vuoto (vacuum accumulators o surge tanks) di volume sufficientemente grande (tipicamente 50–500 litri, in funzione della dimensione dello stampo e della frequenza di ciclo) mantenuti continuamente al livello di vuoto di esercizio dalla pompa. All'apertura della valvola di distribuzione, il vuoto pre-accumulato si espande rapidamente nello stampo, formando il pezzo in pochi decimi di secondo. I serbatoi di accumulo del vuoto sono componenti soggetti alla normativa per gli apparecchi in pressione (in questo caso, apparecchi operanti a pressione sub-atmosferica): il D.M. 1 dicembre 2004 e la direttiva PED 2014/68/UE si applicano anche ai recipienti in depressione per le verifiche di integrità strutturale. Le valvole di distribuzione — che aprono e chiudono il circuito del vuoto verso lo stampo in sincrono con il ciclo della macchina — sono componenti ad alta sollecitazione ciclica (apertura/chiusura ad ogni ciclo, con frequenze fino a 80 cicli/min) e richiedono sostituzione preventiva prima del raggiungimento del numero di cicli nominale specificato dal costruttore. 4.3.3 — Punzoni di pre-stiramento (plug-assist): geometria, materiali e usura I punzoni di pre-stiramento (plug-assist) sono componenti che discendono nel foglio riscaldato prima dell'applicazione del vuoto o della sovrappressione, pre-stirando il materiale verso il basso e distribuendolo in modo più uniforme sulle pareti dello stampo. Sono particolarmente importanti per geometrie con alto rapporto di stiramento (contenitori profondi rispetto alla larghezza, bicchieri, vassoi con pareti verticali alte) e per materiali con finestra di formatura stretta (differenza piccola tra temperatura minima e massima di formatura). I punzoni sono tradizionalmente realizzati in materiali sintetici a bassa conducibilità termica — sughero, materiali espansi a base POM o UHMWPE, resine epossidiche rinforzate — per evitare il raffreddamento localizzato del foglio nel punto di contatto (che causerebbe un assottigliamento preferenziale nelle zone di contatto del punzone). I materiali sintetici sono però soggetti a degrado meccanico per compressione ciclica e usura superficiale per attrito con il foglio caldo: devono essere ispezionati periodicamente e sostituiti quando mostrano usura superficiale, cricche o deformazioni permanenti. Alcuni costruttori utilizzano punzoni in alluminio anodizzato con rivestimento isolante termico (teflon, ceramica porosa), che offrono maggiore durabilità meccanica a fronte di una gestione termica più attenta. 4.4 — Stampi per termoformatura: costruzione, raffreddamento e manutenzione Gli stampi per termoformatura sono costruttivamente molto diversi dagli stampi per iniezione: devono resistere a pressioni molto più basse (1–8 bar rispetto ai 500–2.000 bar dello stampaggio a iniezione), il che consente di realizzarli in materiali molto più leggeri ed economici. La grande maggioranza degli stampi per termoformatura di packaging è realizzata in alluminio (lavorato a CNC da blocchi o da fusione per forme complesse), in resine epossidiche rinforzate con fibra di vetro (per piccole serie o per proto-tipo), o in acciaio inossidabile per applicazioni che richiedono elevatissima resistenza all'usura o compatibilità alimentare certificata (vaschette per carne fresca, contenitori farmaceutici). 4.4.1 — Sistema di raffreddamento degli stampi: criteri progettuali e manutenzione Il raffreddamento degli stampi è determinante per la produttività delle termoformatrici: il tempo di mantenimento in stampo (il tempo necessario a raffreddare il pezzo fino a una temperatura di estrazione sicura) rappresenta il 40–65% del tempo ciclo totale nelle macchine a nastro. Un sistema di raffreddamento inefficiente — per incrostazioni nei canali, portata d'acqua insufficiente o temperatura dell'acqua troppo alta — riduce direttamente la produttività e può causare deformazioni post-estrazione (il pezzo non è sufficientemente solidificato al momento dell'apertura dello stampo). Il progetto dei circuiti di raffreddamento negli stampi in alluminio per termoformatura deve garantire una temperatura dello stampo uniforme su tutta la superficie della cavità (tipicamente 15–40°C per materiali standard come PP, PS, PET; più bassa per materiali con alta temperatura di rammollimento come PC, ABS). La non uniformità della temperatura dello stampo è la causa principale della distribuzione irregolare dello spessore e delle deformazioni post-estrazione. La pulizia periodica dei canali di raffreddamento (decalageing con soluzioni acide diluite, una volta all'anno per acqua con durezza >8°dH) è essenziale per mantenere il coefficiente di scambio termico originale dello stampo. ▲ ATTENZIONE I circuiti di raffreddamento degli stampi in alluminio per termoformatura sono particolarmente vulnerabili alla corrosione galvanica in presenza di raccordi in rame o ottone (comuni nei sistemi di distribuzione dell'acqua): il potenziale galvanico alluminio-rame è di circa 0,9 V, sufficiente a causare corrosione accelerata dell'alluminio nelle zone di contatto. Utilizzare raccordi in acciaio inossidabile o in materiale plastico; trattare l'acqua con inibitore di corrosione compatibile con l'alluminio; verificare il pH (ottimale 7,0–8,5). 4.4.2 — Superfici di formatura: finitura, trattamenti e manutenzione La finitura superficiale delle cavità degli stampi per termoformatura determina l'aspetto superficiale del prodotto finito. Per i contenitori trasparenti (bicchieri in PS o PET, blister farmaceutici in PVC), la superficie dello stampo deve essere lucida (Ra < 0,2 μm) per trasferire la lucentezza al prodotto; per i contenitori opachi o con effetti granulati (vaschette per alimenti in PP, plateau industriali), la superficie dello stampo è sabbiata o in altra texture. La pulizia delle superfici di formatura è critica: qualsiasi deposito di materiale plastico, film di additivo condensato o segno di corrosione si trasferisce al prodotto, causando difetti estetici. Il metodo di pulizia delle superfici delle cavità deve essere scelto in funzione della finitura superficiale: per superfici lucidate, utilizzare solo prodotti non abrasivi (paste lucidanti a grana finissima, o agenti chimici specifici) e panni morbidi privi di lint; per superfici sabbiate o in texture, la pulizia con aria compressa e pennelli morbidi è la soluzione più sicura. I trattamenti superficiali di protezione — anodizzazione dura per gli stampi in alluminio, rivestimenti PTFE per facilitare il rilascio del pezzo nelle geometrie complesse — richiedono rinnovamento periodico (tipicamente ogni 2–5 anni di produzione intensa), poiché si deteriorano per usura ciclica e per l'esposizione ai vapori di plastificanti a temperatura. 4.5 — Stazione di taglio e fustellatura: tecnologie e manutenzione La stazione di taglio separa i pezzi formati dal foglio in eccesso (skeleton) e, nelle macchine integrate, li impila e confeziona. Il taglio può essere eseguito con diverse tecnologie, ciascuna con specifiche caratteristiche manutentive: taglio con fustella piana (stampo di taglio su pressa), taglio con lama rotante (per geometrie semplici, tubi, profilati), taglio con getto d'acqua (waterjet, per materiali rigidi e spessi) o taglio con laser (per geometrie complesse ad alta precisione). Nelle termoformatrici per packaging, la fustellatura piana è la soluzione dominante. 4.5.1 — Fustellatrici piane: struttura e componenti critici La fustellatrice piana è una pressa che applica una forza verticale sul foglio termoformato, spingendo uno stampo di taglio (fustella) attraverso il materiale. Lo stampo di taglio è un componente di precisione — tipicamente realizzato in acciaio per utensili (D2, H13) con geometria dei taglienti lavorata a EDM o a rettifica — che deve mantenere l'affilatura dei taglienti per garantire la qualità del taglio (bordo netto, senza bave, senza deformazioni) per il numero di cicli previsto. La forza di taglio richiesta dipende dallo spessore e dalla durezza del materiale e dalla lunghezza totale dei taglienti: per un materiale con resistenza al taglio di 40 N/mm (tipico del PET da 0,35 mm) e taglienti totali di 500 mm (tipico di una fustella per 12 vaschette da 100×70 mm), la forza di taglio è di circa 20 kN. Il sistema di applicazione della forza nella fustellatrice è tipicamente idraulico (con controllo preciso della forza e della velocità di discesa) o meccanico a ginocchiera (per le macchine ad alta cadenza). I componenti critici sono la guida della fustella (che deve garantire il parallelismo tra la fustella e il piano inferiore con tolleranza ≤0,05 mm, per evitare tagli parziali o forze asimmetriche sulla fustella), il sistema di espulsione dei pezzi tagliati (molle di espulsione, reti di spinta) e il sistema di raccolta e smaltimento dello skeleton. 4.5.2 — Manutenzione delle fustelle: affilatura, rivestimenti e ciclo di vita L'affilatura dei taglienti della fustella è il parametro manutentivo più critico per la qualità del taglio. I taglienti si consumano per ogni ciclo di taglio — l'usura è molto bassa per ciclo (dell'ordine di nanometri), ma si accumula progressivamente fino a raggiungere un livello in cui la qualità del bordo di taglio decade visibilmente. I segnali di taglienti consumati sono: comparsa di bave sul bordo del pezzo tagliato (il materiale viene strappato invece di essere tagliato nettamente), aumento della forza di taglio necessaria (e quindi delle vibrazioni della macchina), deformazione del bordo del pezzo (invece di un taglio netto, il materiale viene compresso lateralmente). La frequenza di riaffilatura delle fustelle dipende dal materiale processato e dalla geometria dei taglienti: per PET da 0,3–0,5 mm (materiale a maggiore durezza), la riaffilatura è tipicamente necessaria ogni 500.000–2.000.000 di cicli; per PP e PS da spessori simili, ogni 1.000.000–5.000.000 di cicli. Queste stime variano significativamente in funzione della pulizia del materiale (presenza di cariche abrasive, di impurezze), della temperatura del foglio al momento del taglio (il taglio a caldo richiede meno forza ma può causare depositi di materiale fuso sui taglienti) e della durezza originale dell'acciaio della fustella. Riaffilatura delle fustelle: quando è necessaria e come gestirla La decisione di mandare una fustella in riaffilatura non deve essere presa solo sulla base di un calendario (x milioni di cicli), ma in combinazione con la verifica qualitativa del bordo di taglio: il metodo più pratico è la misurazione della percentuale di bordi con bava sul campione prodotto, rilevata durante i controlli qualità periodici. Una percentuale di bava >2–3% su un campione di 50 pezzi è il segnale operativo di riaffilatura imminente. Dal punto di vista logistico, la fustella deve essere sostituita con la fustella di ricambio (sempre disponibile nel magazzino utensili per ogni stampo critico) prima che la qualità scenda al di sotto del limite di accettazione. La fustella consumata viene inviata all'affilatura esterna (presso officine specializzate in utensili da taglio) e rientra al magazzino come ricambio. Tab. 4.3 — Indicatori di degrado delle fustelle e soglie di intervento. 4.6 — Sistemi ausiliari della termoformatrice: pressione dell'aria, lubrificazione e movimentazione 4.6.1 — Sistema di aria compressa per la formatura in sovrappressione Il sistema di aria compressa per la formatura in sovrappressione è il sistema che fornisce l'aria a 4–8 bar necessaria per spingere il foglio contro lo stampo durante le fasi di pressure forming. I requisiti di qualità dell'aria per questa applicazione sono meno stringenti di quelli del soffiaggio ISBM, ma la presenza di umidità (che può condensare sulle superfici dello stampo freddo, creando difetti di finitura superficiale), di olio nebulizzato (che contamina il foglio in lavorazione e causa problemi di adesione nei prodotti food-contact) e di particolato (che lascia tracce sulla superficie del pezzo) devono essere comunque controllati. Un essiccatore frigorifero con filtri coalescenti in linea è il trattamento minimo raccomandato. 4.6.2 — Sistema di lubrificazione centralizzata La termoformatrice è una macchina con numerosi punti di lubrificazione: guide lineari della stazione di formatura, guide della stazione di taglio, catene di avanzamento, cuscinetti dei rulli di rinvio, cinematismi dei punzoni. La lubrificazione centralizzata (a circuito progressivo o parallelo, con pompa azionata da motoriduttore sincronizzato con il ciclo macchina) è la soluzione standard per le macchine di medio-grande dimensione: garantisce l'apporto corretto di lubrificante a ogni punto ad ogni ciclo (o ogni N cicli), eliminando la dipendenza dalla diligenza degli operatori per la lubrificazione manuale. La manutenzione del sistema di lubrificazione centralizzata comprende: il rabbocco del serbatoio di lubrificante (frequenza dipendente dal volume del serbatoio e dalla portata totale; tipicamente settimanale/mensile), la verifica del funzionamento di ogni distributore (controllo visivo dei piattini di distribuzione a ogni cambio turno o giornaliero nelle macchine ad alta cadenza), la sostituzione dei distributori intasati, la verifica dei raccordi e delle linee (perdite, intasamenti). Un sistema di lubrificazione centralizzata non funzionante è una delle cause di guasto meccanico più subdole e più costose: produce guasti multipli su componenti diversi nel giro di settimane, con difficoltà diagnostica perché i sintomi non riconducono immediatamente alla causa comune. 4.7 — Piano di manutenzione sintetico per termoformatrici Tab. 4.4 — Piano di manutenzione sintetico per termoformatrici: componenti, frequenze, parametri e soglie di intervento. 4.8 — Panorama costruttori di termoformatrici Tab. 4.5 — Principali costruttori di termoformatrici presenti sul mercato italiano. PUNTI CHIAVE — CAPITOLO 4 ▸ Le catene di avanzamento del foglio sono componenti ad alta criticità: operano ad alte temperature (80–150°C), subiscono allungamento progressivo per usura e richiedono lubrificazione con prodotti idonei alle alte temperature. Verifica mensile dell'allungamento; soglia di intervento: >0,3% rispetto alla lunghezza nominale. ▸ La calibrazione mensile dei pirometri IR (pulizia ottica + verifica con riferimento tracciabile) è la manutenzione preventiva con il maggiore impatto sulla qualità del prodotto: una lettura errata di 5°C causa difetti sistematici di distribuzione dello spessore. ▸ Le pompe da vuoto sono il componente più critico per la produttività della termoformatrice: un deterioramento del 20% della portata si traduce direttamente in un rallentamento del ciclo. Cambio olio ogni 2.000 h e ispezione palette ogni 8.000–15.000 h per le pompe a palette rotanti. ▸ Le fustelle di taglio richiedono riaffilatura basata su criteri qualitativi (% bava >3%), non su calendario. La disponibilità della fustella di ricambio nel magazzino utensili è un requisito operativo, non un'opzione. ▸ I canali di raffreddamento degli stampi in alluminio sono vulnerabili alla corrosione galvanica e alle incrostazioni calcaree. Acqua trattata (<8°dH, pH 7,0–8,5, inibitore compatibile alluminio), raccordi in acciaio inox; pulizia chimica annuale. ▸ Il sistema di lubrificazione centralizzata deve essere verificato a ogni cambio turno: un distributore non funzionante causa guasti multipli a distanza di settimane, con diagnosi difficile e costi di riparazione molto superiori a quelli della manutenzione preventiva. NORMA EN ISO 11469:2016 — Materie plastiche: identificazione generica e marcatura dei prodotti plastici. Norma di riferimento per la marcatura dei contenitori termoformati in materiale plastico, rilevante per i requisiti di qualità del prodotto finito correlati alla manutenzione delle macchine. Fonti tecniche e normative essenziali - Direttiva 2014/68/UE (PED) - attrezzature a pressione - ISO 11469:2016 - identificazione e marcatura dei prodotti plastici - ILLIG - thermoforming and packaging technology - Kiefel - thermoforming technologies - WM Thermoforming Machines - OMV Technologies - GEISS - thermoforming systems - MULTIVAC - thermoforming packaging machinesArticoli editoriali collegati - Termoformatura delle Lastre di PET con Polimeri Riciclati - La Plastica Riciclata Certificata per il Food è Sicura? C’è Chi Dice No - Produttori di Macchine per la Lavorazione della Plastica: Guida con Contatti Verificati, Divisa per Tipo di Lavorazione (2026)Immagine su licenza © Riproduzione Vietata
SCOPRI DI PIU'
Manuale sulla Manutenzione. Capitolo 4: Stampaggio a Compressione e per Trasferimento: Macchine, Stampi, Termoregolazione e Manutenzione nei Materiali TermoindurentiGuida tecnica allo stampaggio a compressione e transfer molding per resine termoindurenti, SMC, BMC, PTFE, compound epossidici e relativa manutenzioneAutore: Marco Arezio. Esperto in economia circolare, riciclo dei polimeri e processi industriali delle materie plastiche. Fondatore della piattaforma rMIX, dedicata alla valorizzazione dei materiali riciclati e allo sviluppo di filiere sostenibili. Data di aggiornamento: 7 aprile 2026 Tempo di lettura: 15 minuti Perché questi processi restano centrali nell’industria dei termoindurenti Lo stampaggio a compressione e lo stampaggio per trasferimento occupano ancora oggi una posizione strategica nella trasformazione dei materiali termoindurenti e di alcuni polimeri speciali ad altissima viscosità, come il PTFE. Non si tratta di tecnologie “minori” rispetto a iniezione o estrusione: semplicemente presidiano una fascia applicativa diversa, dove contano stabilità dimensionale, resistenza termica, prestazioni elettriche, rigidità strutturale e capacità di lavorare formulazioni molto caricate o rinforzate. Nei componenti elettrici, nell’automotive in SMC/BMC, nell’incapsulamento elettronico, nelle valvole in fluoropolimero e nelle parti isolanti di precisione, questi processi restano difficilmente sostituibili. Il principio di base del compression molding è noto e consolidato anche negli standard tecnici per materiali plastici, mentre il transfer molding continua a rappresentare un processo chiave nelle applicazioni epossidiche ad alta affidabilità, inclusa la microelettronica. La vera differenza rispetto ai processi termoplastici sta però nel fatto che, per gran parte dei compound lavorati in queste linee, il materiale non viene semplicemente fuso e raffreddato, ma attraversa una reazione irreversibile di reticolazione. È questo passaggio a cambiare completamente la logica della macchina, della manutenzione e della qualità. In un impianto termoindurente non basta far arrivare il materiale alla giusta temperatura: bisogna governare in modo uniforme il tempo di permanenza, la pressione, l’evacuazione dei gas, la progressione di cura e la pulizia delle superfici. Dove il termoplastico perdona qualche imprecisione, il termoindurente la cristallizza nel pezzo. Il principio di processo: semplice in apparenza, severo nella pratica Nel compression molding la carica viene posizionata direttamente nella cavità aperta dello stampo, sotto forma di polvere, granulo, pastiglia, preforma o lastra prepreg. La pressa chiude, il materiale fluisce, occupa il volume utile e poi polimerizza oppure sinterizza, a seconda del sistema. Nei termoindurenti il controllo della massa caricata è determinante: la macchina è più semplice di una pressa a iniezione, ma il processo è meno indulgente verso il sovradosaggio, il sottodosaggio e la disuniformità termica. Anche lo standard ASTM dedicato alla compressione ricorda che le condizioni definitive di formatura devono sempre essere coerenti con le specifiche del materiale, non fissate in modo generico o empirico. Per questo motivo lo stampaggio a compressione, pur essendo apparentemente meno complesso sotto il profilo cinematico, richiede una disciplina di processo molto rigorosa. La pressione di lavoro, la massa introdotta, la temperatura dei piani, il parallelismo delle superfici e la velocità di chiusura interagiscono direttamente con la qualità finale. Se una di queste grandezze esce dalla finestra di processo, il pezzo non si limita a peggiorare esteticamente: può presentare sottoreticolazione, porosità, tensioni residue, instabilità dimensionale, bruciature locali, variazioni cromatiche o decadimento delle proprietà elettriche. Il parco macchine: presse semplici solo in teoria La pressa a compressione, guardata da lontano, appare più lineare della pressa a iniezione: telaio, cilindri idraulici, piani riscaldanti, stampo, sistema di estrazione. In realtà, la sua affidabilità dipende da pochi organi critici che devono lavorare con regolarità quasi assoluta. La struttura deve assorbire carichi elevati senza deformarsi in modo sensibile; i piani devono distribuire pressione e temperatura con la massima omogeneità; il circuito idraulico deve mantenere costanza di forza e precisione di posizionamento; il sistema di termoregolazione deve evitare zone fredde, ritardi di risposta o derive. È soprattutto il parallelismo dei piani a fare la differenza tra una macchina “funzionante” e una macchina davvero capace di produrre qualità. Nello stampaggio a compressione, infatti, il materiale non viene spinto dinamicamente come in iniezione attraverso un fronte di flusso controllato dalla vite, ma viene schiacciato e costretto a distribuirsi per effetto della chiusura. Se i piani non sono paralleli, la pressione si concentra in una zona e si impoverisce in un’altra: da un lato aumenta il flash, dall’altro il riempimento diventa incostante e la cura non risulta omogenea. Questo si traduce in scarti apparentemente inspiegabili che, in realtà, nascono quasi sempre da un difetto meccanico lento e progressivo. Piani riscaldanti e uniformità termica: il punto più delicato dell’intera linea Nei processi termoindurenti il parametro che più influenza qualità, tempo ciclo e ripetibilità è la temperatura dello stampo. Non è un dettaglio accessorio, ma il vero centro del processo. I piani riscaldanti devono trasferire calore in modo costante e uniforme, perché pochi gradi di differenza sulla superficie utile sono sufficienti a cambiare la cinetica di reticolazione del materiale e quindi la prestazione del pezzo. Dal punto di vista manutentivo, questo significa che le cartucce elettriche, le termocoppie, i canali dell’olio diatermico, le superfici di accoppiamento e la planarità dei piani non possono essere lasciati alla sola manutenzione correttiva. Una deriva di resistenza, un sensore che legge con qualche grado di errore, un deposito carbonioso dentro il circuito termico o un’impercettibile deformazione del piano generano non soltanto inefficienza energetica, ma instabilità di processo. Nello stampaggio dei termoindurenti il difetto qualitativo è spesso la forma industriale con cui la macchina racconta un problema termico non ancora riconosciuto. In officina, un buon criterio operativo è considerare non accettabile ogni disuniformità persistente che costringa l’operatore a compensare con tempi ciclo più lunghi, incremento della temperatura generale o ritocchi continui del setpoint. Quando la qualità dipende dai correttivi dell’operatore, significa che la macchina ha già perso robustezza di processo. Olio diatermico e vapore: la termoregolazione non è un accessorio, è un impianto critico Nelle linee per termoindurenti, la termoregolazione lavora spesso a temperature tali da escludere l’acqua come mezzo semplice di controllo, imponendo l’impiego di olio diatermico o, negli impianti più datati o in determinate architetture, di vapore saturo. Qui la manutenzione non riguarda solo la pressa, ma l’intero ecosistema termico. L’olio diatermico garantisce uniformità e precisione, ma degrada nel tempo per ossidazione e cracking termico. Quando la viscosità si sposta, il TAN cresce o il punto di infiammabilità cala, il problema non è solo chimico: diventa meccanico, energetico e di sicurezza. Il fouling nei canali riduce lo scambio termico, aumenta le perdite di carico, induce a spingere il generatore a temperature più elevate e innesca un circolo di deterioramento progressivo. È per questo che l’analisi periodica del fluido termovettore deve essere considerata parte del controllo qualità e non soltanto un costo di manutenzione. Quando invece la linea utilizza vapore saturo, entrano in gioco corrosione, qualità dell’acqua, condensa, colpi d’ariete, usura dei giunti rotanti e conformità normativa delle attrezzature in pressione. In Italia, la messa in servizio e l’utilizzazione di queste attrezzature rientrano nel quadro del D.M. 1 dicembre 2004 n. 329, cui si affiancano gli obblighi di sicurezza e verifica richiamati dal D.Lgs. 81/08 per le attrezzature soggette a controlli periodici. In altre parole, una cattiva gestione della termoregolazione non compromette solo il pezzo: può esporre l’azienda a fermate impiantistiche, non conformità documentali e rischi HSE concreti. Transfer molding: più controllo geometrico, più severità su usura e pulizia Lo stampaggio per trasferimento rappresenta l’evoluzione del processo di compressione quando il pezzo richiede geometrie più raffinate, inserti, tolleranze più strette e maggiore ripetibilità. La carica non viene depositata direttamente nella cavità, ma introdotta in un pot separato e poi spinta da un pistone attraverso runner e gate. È una logica che avvicina il processo all’iniezione, pur mantenendo la natura termoindurente del materiale. Nelle resine epossidiche per incapsulamento elettronico, il transfer molding resta un riferimento industriale proprio perché consente controllo del riempimento, stabilità dimensionale e qualità superficiale in applicazioni molto sensibili a vuoti, warpage e delaminazione. La letteratura tecnica recente sul packaging elettronico continua a trattarlo come uno snodo centrale di affidabilità del componente, non come una tecnologia del passato. Il prezzo da pagare per questa maggiore finezza di processo è una manutenzione più aggressiva sui componenti che toccano il materiale: pot, pistone, runner, gate, pin di espulsione e superfici di chiusura. Se il compound contiene silice, fibra di vetro o cariche dure, l’usura non è episodica ma strutturale. Il gioco tra pistone e pot diventa allora un vero indicatore di salute macchina. Quando cresce oltre la soglia di progetto, il materiale rifluisce, la pressione effettiva crolla, aumenta il flash e la ripetibilità va persa. In quel momento non si sta solo consumando un organo meccanico: si sta erodendo la capacità della linea di produrre margine. Gli stampi per termoindurenti: meno “freddi”, più vulnerabili Gli stampi per compressione e trasferimento lavorano in condizioni completamente diverse dagli stampi per iniezione di termoplastici. Le temperature sono più elevate, l’ambiente di lavoro è spesso più aggressivo e i residui non possono essere trattati come semplici depositi molli. Una resina reticolata non torna indietro: aderisce, incrosta, stratifica e obbliga a una pulizia specifica. Per questa ragione, la scelta dell’acciaio base e del trattamento superficiale conta moltissimo. Acciai da utensili per lavorazione a caldo, nitrurazione, cromatura dura, nichel chimico e rivestimenti PVD non sono lussi, ma risposte dirette a tre problemi industriali concreti: abrasione, corrosione e rilascio del pezzo. Quando il rivestimento invecchia o perde continuità, aumentano adesione, tempi di pulizia, rischio di danneggiare la cavità e variabilità estetica del manufatto. La manutenzione dello stampo, quindi, non può ridursi a “pulire quando si sporca”: deve includere un dossier di vita utile, misure periodiche delle quote critiche, controllo dei piani di chiusura e rigenerazione programmata delle superfici. SMC, BMC, PTFE ed EMC: non tutti i materiali danneggiano la macchina nello stesso modo Uno degli errori più frequenti nella gestione del parco stampi è trattare tutti i materiali come se stressassero l’impianto nello stesso modo. Non è così. SMC e BMC logorano per abrasione, perché la fibra di vetro e le cariche minerali lavorano come un abrasivo disperso. Le resine fenoliche e melamminiche aggiungono un profilo chimico più severo, con emissioni e sottoprodotti che impongono ventilazione, pulizia e controllo ambientale accurati. La formaldeide, in particolare, è classificata nell’Unione europea come cancerogena di categoria 1B, e la gestione delle esposizioni professionali richiede monitoraggio, contenimento e procedure coerenti con il quadro normativo applicabile. Il PTFE merita un discorso a parte. Non si comporta come un normale termoplastico da fusione: i gradi granulari per stampaggio vengono tipicamente compattati in preforma e poi sinterizzati secondo cicli specifici, proprio perché l’elevatissima viscosità del materiale impedisce una lavorazione convenzionale simile a quella di molti polimeri fusibili. Anche per questo la sua trasformazione viene ricondotta a tecniche di stampaggio a compressione modificate. Inoltre, in caso di surriscaldamento spinto, i prodotti di decomposizione diventano un problema reale e richiedono ventilazione locale efficace e disciplina operativa rigorosa. Infine ci sono gli epoxy molding compounds dei semiconduttori, dove il contenuto di silice è così alto da rendere estrema l’usura di pistoni, pot e canali. Qui la manutenzione non è semplicemente “più frequente”: deve essere metrologica, tracciata e preventiva, perché il componente finale ha tolleranze e requisiti di affidabilità incompatibili con una deriva lenta non intercettata. Le soglie operative che un reparto non dovrebbe ignorarePer rendere davvero utile la manutenzione preventiva, occorre trasformare l’esperienza di reparto in soglie operative verificabili. In una pressa ben gestita, alcuni parametri devono essere controllati con regolarità, distinguendo però tra valori di riferimento interni, limiti del costruttore e specifiche del materiale.Uniformità termica piani/stampo — Mappatura con termocamera o termocoppie multipunto. Soglia di attenzione: scostamenti persistenti oltre ±5 °C, salvo impianti o stampi che richiedano tolleranze più strette.Termocoppie di controllo — Confronto con campione tracciabile. Soglia di attenzione: errore oltre 3 °C.Olio diatermico — Controllo di TAN, viscosità, contenuto d’acqua e flash point. Soglia di attenzione: TAN fuori trend o fuori specifica del fornitore; variazione della viscosità oltre ±15% rispetto al riferimento.Parallelismo dei piani — Misura ai quattro angoli. Soglia di attenzione: oltre 0,10 mm su grandi piani; tolleranze più strette su stampi di precisione.Gioco pot/pistone nel transfer — Controllo metrologico periodico. Valori indicativi da confermare con il costruttore: attenzione oltre 0,25 mm; sostituzione oltre 0,40 mm.Parting line e vents — Ispezione visiva e funzionale. Segnali critici: flash ripetitivo, gas intrappolati, rigature, usura dei bordi, ostruzione o degrado degli sfiati.Questi valori non sostituiscono le specifiche del costruttore, il disegno stampo o la scheda di processo del materiale, ma aiutano a costruire una manutenzione predittiva coerente con i difetti reali osservati in produzione.Sicurezza di processoNel caso delle linee con resine formaldeidiche o con prodotti che rilasciano formaldeide, il presidio dell’aerazione, dei punti di captazione e del monitoraggio ambientale è parte integrante della gestione impianto. Nel caso del PTFE, invece, il problema emerge quando il materiale supera finestre termiche sicure e sviluppa fumi di decomposizione che non possono essere trattati come un semplice disagio olfattivo. Nel caso degli impianti termici in pressione, la manutenzione deve dialogare con il fascicolo tecnico, con le verifiche e con la responsabilità del datore di lavoro sull’attrezzatura. Tutto questo fa capire una cosa essenziale: in queste tecnologie la manutenzione non è il reparto che arriva dopo, ma la condizione che rende possibile produrre bene, in sicurezza e con continuità. Conclusioni: la macchina non si limita a formare il pezzo, forma la stabilità industriale Lo stampaggio a compressione e per trasferimento non sono processi primitivi rispetto all’iniezione, ma processi più esigenti sotto un altro profilo: meno cinematica, più termica; meno plastificazione, più chimica; meno velocità apparente, più precisione cumulativa. Il valore industriale di queste tecnologie dipende dalla capacità di tenere insieme macchina, stampo, fluido termovettore, materiale, sicurezza e metrologia. Chi gestisce bene una linea di compression o transfer molding non ottiene soltanto meno guasti. Ottiene tempi ciclo più stabili, qualità superficiale più pulita, dispersione dimensionale più bassa, minore consumo energetico, minori fermate impreviste e una vita utile più lunga degli stampi. In un contesto industriale dove i margini si assottigliano e i requisiti tecnici si fanno più severi, è proprio questa stabilità invisibile a fare la differenza tra un reparto che rincorre i problemi e uno che governa davvero il processo. FAQ Qual è la differenza principale tra stampaggio a compressione e stampaggio per trasferimento? Nel compression molding il materiale viene posto direttamente nella cavità dello stampo aperto; nel transfer molding viene prima caricato in un pot e poi spinto nelle cavità tramite pistone, runner e gate. Il secondo sistema offre maggiore controllo geometrico e migliore adattabilità a pezzi complessi. Perché la temperatura dello stampo è così critica nei termoindurenti? Perché non regola solo il flusso del materiale, ma la velocità e l’uniformità della reticolazione. Una distribuzione termica non omogenea altera proprietà meccaniche, colore, stabilità dimensionale e tempo ciclo. Qual è il problema principale dell’olio diatermico? Il degrado termico. Se aumenta l’acidità, varia troppo la viscosità o calano le prestazioni di scambio termico, il circuito perde efficienza, si sporcano i canali e cresce anche il rischio impiantistico. Quando il pot e il pistone del transfer molding diventano critici? Quando lavorano compound molto abrasivi, come epossidici caricati con silice o formulazioni con fibra di vetro. In questi casi il gioco cresce progressivamente e compromette pressione, ripetibilità e qualità del pezzo. Il PTFE si lavora come un normale termoplastico? No. Per molti gradi il PTFE segue logiche di compattazione e sinterizzazione proprie dello stampaggio a compressione, proprio per la sua viscosità estremamente elevata e per la particolare finestra termica di lavorazione. Perché gli stampi per termoindurenti richiedono trattamenti superficiali specifici? Perché i materiali reticolati aderiscono con facilità, generano residui duri e lavorano spesso con cariche abrasive o sottoprodotti aggressivi. Rivestimenti e trattamenti servono a limitare usura, corrosione e tempi di pulizia. Fonti e riferimenti tecnici - ASTM, pratica tecnica sul compression molding di materiali termoplastici e preparazione di provini. - Guide tecniche di processo sul PTFE per stampaggio a compressione e sinterizzazione. - Letteratura tecnica recente su transfer molding ed epoxy molding compounds per packaging elettronico. - Normattiva e INAIL sul quadro italiano delle attrezzature in pressione e delle verifiche periodiche. - ECHA e OSHA sulla classificazione della formaldeide e sulla gestione delle esposizioni professionali. - Schede di sicurezza e banche dati tecniche sui rischi dei prodotti di decomposizione del PTFE ad alta temperatura.Immagine su licenza © Riproduzione Vietata
SCOPRI DI PIU'
Manuale sulla Manutenzione. Capitolo 1: Macchine per Stampaggio a Iniezione. Architettura della Pressa, Componenti Critici e Manutenzione TecnicaGuida tecnica alle presse a iniezione idrauliche, ibride e full-electric: funzionamento, unità di plastificazione, gruppo di chiusura, sistemi idraulici, servoazionamenti, termoregolazione e criteri di manutenzione industrialeAutore: Marco Arezio. Fondatore della piattaforma rMIX e autore di contenuti tecnici dedicati a materiali plastici, processi industriali, economia circolare e affidabilità degli impianti di trasformazione.Data di pubblicazione: 19 marzo 2026 Abstract tecnico La pressa a iniezione è una delle macchine centrali nella trasformazione delle materie plastiche. Non è soltanto un sistema di produzione del pezzo, ma una piattaforma meccatronica complessa in cui plastificazione, generazione di pressione, chiusura stampo, controllo termico, azionamenti elettrici e logiche digitali devono funzionare in modo coordinato e ripetibile. Quando uno solo di questi sottosistemi degrada, la macchina non perde soltanto efficienza: perde stabilità di processo, qualità del manufatto, disponibilità produttiva e affidabilità manutentiva. Nel contesto italiano, il comparto delle macchine, attrezzature e stampi per plastica e gomma rimane industrialmente molto rilevante. Secondo i dati Amaplast-MECS, il settore ha chiuso il 2024 con un fatturato superiore a 4,82 miliardi di euro, export pari a 3,62 miliardi e una struttura composta da circa 430 costruttori e oltre 15.000 addetti. Questo dato non misura il numero di presse installate, ma descrive bene il peso industriale della filiera a cui lo stampaggio a iniezione appartiene. Questa prima parte dell’articolo descrive la macchina secondo una logica realmente utile per manutentori, process engineer, responsabili di produzione e tecnici di stabilimento: non soltanto “come funziona” una pressa a iniezione, ma quali sono i componenti critici, come degradano, quali segnali anticipano il guasto e quali controlli devono entrare in un piano manutentivo serio.Per i riferimenti legati ai provini stampati e alla coerenza macchina-processo, la norma aggiornata è ISO 294-3:2020, che ha sostituito la versione 2002 oggi ritirata. Per il monitoraggio della contaminazione particellare dei fluidi idraulici, il riferimento corretto è ISO 4406:2021. Per l’integrazione digitale della pressa con MES e robot, le raccomandazioni di riferimento sono EUROMAP 77 ed EUROMAP 79, entrambe basate su interfacce OPC UA. Avvertenza tecnica Le attività di smontaggio, misura, riallineamento, taratura, verifica delle tenute, sostituzione componenti e manutenzione su presse a iniezione devono essere eseguite esclusivamente da personale qualificato, seguendo il manuale OEM, le procedure LOTO e le prescrizioni di sicurezza applicabili. Questo vale in modo particolare per gruppo di chiusura, circuiti idraulici in pressione, resistenze di banda, servoazionamenti, vite-cilindro e stampi. 1.1 — Principio di funzionamento e ciclo di iniezione Il principio di base dello stampaggio a iniezione è noto: il polimero viene plastificato all’interno del cilindro, accumulato davanti alla vite, iniettato in uno stampo chiuso, mantenuto in pressione per compensare il ritiro, raffreddato fino alla solidificazione e infine estratto. Nella pratica industriale, tuttavia, questo schema lineare si traduce in una dinamica molto più complessa. Ogni fase impone alla macchina carichi meccanici, termici e fluidodinamici differenti, e proprio da questa alternanza di stress nascono i principali meccanismi di degrado. Una pressa moderna non deve soltanto raggiungere un certo volume iniettato o una determinata forza di chiusura. Deve ripetere migliaia di cicli con variazioni minime, mantenendo costanti tempo, pressione, velocità, temperatura, posizione vite, risposta del sistema di chiusura e condizioni di termoregolazione. L’affidabilità reale della pressa dipende da questa ripetibilità. 1.1.1 — Le fasi del ciclo di iniezione La fase di plastificazione è quella in cui la vite ruota, trasporta il granulo e genera una fusione omogenea grazie alla combinazione di calore esterno fornito dalle resistenze e di calore interno prodotto dal lavoro meccanico. È la fase più sensibile allo stato della vite, del cilindro e della valvola di non ritorno. La fase di chiusura stampo porta il piano mobile in battuta e sviluppa la forza necessaria a contrastare la pressione di apertura generata dal polimero in cavità. Qui diventano critici parallelismo, integrità dei cinematismi, lubrificazione dei perni o tenuta dei cilindri, a seconda della tecnologia di chiusura. La fase di iniezione è quella più severa per l’unità di plastificazione: la vite avanza assialmente, il materiale attraversa ugello e canali, e la macchina deve sviluppare rapidamente pressioni elevate mantenendo il profilo impostato. La fase di mantenimento o postpressione compensa il ritiro del materiale in raffreddamento. Se la valvola di non ritorno non tiene, il riempimento reale della cavità peggiora anche in assenza di allarmi evidenti. Infine, la fase di raffreddamento ed estrazione determina gran parte del tempo ciclo totale. In molti casi è il vero collo di bottiglia produttivo, e dipende soprattutto dall’efficienza termica dello stampo e dalla qualità dei circuiti di raffreddamento. 1.2 — Unità di iniezione: architettura e componenti critici L’unità di iniezione è il cuore funzionale della pressa. Deve trasformare un granulo solido in una massa fusa omogenea, dosarne il volume con precisione e trasferirla nello stampo sotto controllo di velocità e pressione. Questa duplice funzione rende il gruppo di plastificazione il punto della macchina dove si concentra la combinazione più aggressiva di usura abrasiva, corrosione chimica, fatica termica e sollecitazione meccanica. 1.2.1 — La vite di plastificazione: geometria, materiali e usura La vite di plastificazione governa trasporto, compressione, fusione, miscelazione e accumulo del materiale. La sua geometria influenza direttamente stabilità del dosaggio, qualità del fuso, uniformità termica e pressione sviluppabile. In una vite standard a tre zone si distinguono area di alimentazione, area di compressione e area di dosaggio. Parametri come diametro nominale, rapporto L/D, rapporto di compressione, profondità dei canali e profilo del filetto determinano la compatibilità con il materiale lavorato e la resistenza all’usura. Dal punto di vista manutentivo, la questione centrale non è soltanto “quanto è consumata la vite”, ma dove si consuma e come questa usura modifica il comportamento del fuso. Materiali caricati con fibra di vetro, cariche minerali dure o additivi particolarmente aggressivi accelerano l’erosione del filetto e della punta vite. Allo stesso modo, materiali corrosivi o ritmi di pulizia inadeguati possono compromettere superfici e tenute anche in assenza di forte abrasione. In termini costruttivi, le soluzioni più diffuse vanno dagli acciai nitrurati alle versioni bimetalliche o rivestite. Il criterio corretto non è scegliere il componente “più duro” in assoluto, ma quello coerente con il mix materiali, i volumi annui, i tempi di fermo accettabili e il costo totale di ciclo vita. Nota tecnica La misura periodica del diametro esterno della vite nelle aree più esposte all’usura resta una delle attività più efficaci di manutenzione predittiva. Il suo valore cresce ulteriormente se viene correlato alle ore macchina, ai materiali lavorati e all’andamento di peso, cuscino e tempo di dosaggio. 1.2.2 — Il cilindro di plastificazione: costruzione, tolleranze e degrado Il cilindro, accoppiato alla vite, costituisce il secondo elemento fondamentale del sistema di plastificazione. Non è un semplice contenitore del fuso, ma un componente di precisione, la cui finitura interna, resistenza superficiale e stabilità dimensionale determinano l’efficienza del trasporto e della compressione del materiale. Nel linguaggio tecnico, il parametro più rilevante è il gioco tra vite e cilindro. Quando questo gioco cresce, l’efficienza della plastificazione peggiora: parte del materiale rifluisce, diminuisce la capacità di generare pressione in modo efficace, aumentano i tempi di dosaggio e la macchina tende a compensare con regolazioni più aggressive che spesso peggiorano la stabilità complessiva. Le tolleranze dimensionali richiamate nel testo devono essere sempre lette alla luce del sistema ISO dei limiti e accoppiamenti, di cui ISO 286-1 e ISO 286-2 costituiscono il riferimento di base. Procedura consigliata per la misura del gioco La verifica corretta si esegue con vite estratta e pulita, misura del diametro esterno vite nelle zone critiche, misura del diametro interno cilindro con strumentazione adeguata e registrazione dei risultati nel dossier macchina. Più che il valore singolo, è importante la curva di usura nel tempo, costruita con dati comparabili. 1.2.3 — Ugello, valvola di non ritorno e punta vite L’ugello collega l’unità di iniezione allo stampo e deve garantire continuità di flusso, tenuta termica e compatibilità con il materiale. Un ugello aperto riduce la complessità costruttiva ma richiede materiali e condizioni tali da limitare il drooling; un ugello chiuso introduce una funzione di intercettazione utile per materiali più critici, ma aumenta il carico manutentivo. Ancora più delicata è la valvola di non ritorno, che durante plastificazione si apre per consentire l’accumulo del fuso e durante iniezione deve chiudere con rapidità per impedire il riflusso del materiale verso la vite. Quando questa valvola si deteriora, la macchina può continuare a funzionare apparentemente “bene”, ma il processo diventa progressivamente meno stabile. 1.3 — Unità di chiusura: architettura, sistemi e componenti critici L’unità di chiusura ha due funzioni: aprire e chiudere lo stampo con rapidità controllata e mantenere i due semi-stampi serrati durante l’iniezione. A livello industriale, il gruppo di chiusura è spesso identificato con il tonnellaggio macchina, ma questa semplificazione è riduttiva. Ciò che conta davvero è la capacità di chiudere con precisione, mantenere parallelismo, distribuire correttamente il carico e preservare lo stampo nel tempo. 1.3.1 — Sistema a ginocchiera Il sistema a ginocchiera rimane largamente diffuso nelle presse di media taglia grazie alla sua efficienza meccanica. La forza applicata dall’attuatore viene amplificata da un cinematismo articolato, con vantaggi in termini di velocità e contenimento del fabbisogno energetico. Dal punto di vista manutentivo, però, questa architettura richiede attenzione costante a perni, boccole, punti di articolazione, lubrificazione e giochi. Quando i giochi crescono, il difetto non si manifesta soltanto come rumorosità o perdita di precisione cinematica. La conseguenza più seria è l’alterazione del parallelismo dei piani e della distribuzione della forza sullo stampo, con aumento del rischio di bave, usure asimmetriche e danni allo stampo stesso. 1.3.2 — Sistema idraulico diretto Nelle presse di grande tonnellaggio e in alcune applicazioni specifiche si preferisce la chiusura idraulica diretta. In questo caso il cinematismo è più semplice, ma la precisione dipende ancora di più dalla qualità del circuito idraulico, dalla tenuta dei cilindri, dalla stabilità delle valvole e dalla contaminazione dell’olio. Si riduce l’usura meccanica dei giunti articolati, ma cresce il peso della manutenzione fluido-potenza. 1.3.3 — Colonne, piani fisso e mobile: parallelismo e allineamento Le colonne guidano il movimento del piano mobile e trasferiscono i carichi del sistema di chiusura. Il loro stato, insieme alla planarità e al parallelismo dei piani, incide direttamente sulla qualità di stampaggio. Anche differenze geometriche ridotte possono creare una distribuzione irregolare della forza di chiusura, con effetti visibili sul pezzo e invisibili ma più pericolosi sullo stampo. Per applicazioni di precisione e per la produzione di provini, i riferimenti della famiglia ISO 294 restano utili nel richiamare la necessità di una macchina ripetibile e geometricamente coerente. La versione aggiornata per le piccole piastre è la ISO 294-3:2020. 1.4 — Sistemi idraulici: il cuore energetico della pressa Nelle presse idrauliche e ibride, il sistema idraulico rappresenta il principale vettore di potenza. Pompa, serbatoio, filtri, valvole, accumulatori, cilindri, scambiatori e tubazioni compongono un ecosistema in cui la qualità del fluido è decisiva quanto la qualità dei componenti. 1.4.1 — Architettura del sistema idraulico Le architetture moderne privilegiano pompe a cilindrata variabile e logiche servoassistite per ridurre consumi e calore disperso. Questo migliora l’efficienza energetica, ma rende ancora più importante il controllo della pulizia del fluido. Le pompe e le valvole di precisione lavorano infatti con giochi interni molto ridotti: basta una contaminazione non controllata per accelerare usura, perdite interne e instabilità dinamica. 1.4.2 — Gestione della qualità dell’olio idraulico Il riferimento internazionale per la classificazione della contaminazione particellare dell’olio è ISO 4406:2021, che definisce il codice usato per esprimere il numero di particelle solide presenti nel fluido. In ottica manutentiva, questo significa che il controllo dell’olio non può essere ridotto a “olio pulito o sporco”: serve un monitoraggio formalizzato, confrontabile e tracciabile nel tempo. Accanto alla contaminazione solida, la presenza di acqua è uno dei fattori più pericolosi. Favorisce ossidazione, degradazione degli additivi, corrosione, instabilità del film lubrificante e comportamento anomalo delle valvole. Un buon programma manutentivo deve quindi integrare analisi particellare, controllo dell’acqua, verifica della viscosità, ispezione filtri e gestione delle temperature operative. 1.5 — Sistemi di controllo e azionamenti elettrici La pressa contemporanea non è più soltanto una macchina meccanica o idraulica. È una macchina digitale. PLC, HMI, encoder, drive, sensori, reti industriali e sistemi di raccolta dati sono ormai parte integrante della sua affidabilità. 1.5.1 — Presse full-electric, idrauliche e ibride: implicazioni manutentive Le presse full-electric eliminano gran parte delle criticità legate all’olio idraulico, migliorano precisione e pulizia e riducono i consumi in molte applicazioni. In cambio, spostano il baricentro della manutenzione verso servoazionamenti, riduttori, viti a ricircolo, encoder, raffreddamento elettronico e obsolescenza dei drive. Le presse idrauliche mantengono robustezza, versatilità e forte diffusione industriale, ma richiedono una disciplina elevata sulla qualità dell’olio e sul mantenimento del circuito. Le ibride cercano di combinare i vantaggi di entrambe: minore consumo, buona dinamica, buona forza disponibile. Tuttavia, proprio perché uniscono tecnologie diverse, richiedono competenze più ampie e una gestione manutentiva più trasversale. 1.5.2 — Servoazionamenti: encoder, motori, drive Motori brushless, encoder assoluti, inverter e moduli di potenza devono essere considerati componenti soggetti a invecchiamento, non elementi “esenti da manutenzione”. I cuscinetti si degradano, gli encoder soffrono contaminazione e vibrazioni, i condensatori dei drive invecchiano termicamente. Un piano manutentivo maturo deve prevedere backup dei parametri, controllo della ventilazione dei quadri, monitoraggio termico e gestione dell’obsolescenza elettronica. Sul piano della connettività, la standardizzazione OPC UA promossa da EUROMAP ha un valore crescente. EUROMAP 77 definisce lo scambio dati tra pressa e MES; EUROMAP 79 disciplina l’interfaccia tra pressa e robot; EUROMAP 83 fornisce le definizioni generali condivise delle interfacce OPC UA del settore. 1.6 — Sistemi di termoregolazione: riscaldamento e raffreddamento Il controllo termico è uno dei pilastri meno spettacolari ma più determinanti dello stampaggio a iniezione. Senza termoregolazione stabile non esiste processo ripetibile. Il cilindro deve fondere e mantenere il polimero nel corretto intervallo di temperatura; lo stampo deve sottrarre calore nel modo più uniforme e rapido possibile. 1.6.1 — Resistenze di banda e sistemi di riscaldamento del cilindro Le resistenze di banda suddividono il cilindro in zone termiche controllate. Il loro degrado non si manifesta sempre con un guasto netto. Più spesso compare come perdita progressiva di efficienza, tempi di riscaldamento più lunghi, oscillazioni termiche, scostamenti persistenti tra set-point e temperatura reale. Per questo la manutenzione non dovrebbe limitarsi alla sostituzione “a guasto”, ma includere controlli elettrici, verifica dispersioni e confronto tra potenza assorbita e risposta termica. 1.6.2 — Termoregolazione dello stampo: chiller, termoregolatori e circuiti Il raffreddamento dello stampo non è un servizio accessorio: in molti processi è il fattore che determina il tempo ciclo reale. Circuiti intasati, incrostazioni calcaree, corrosione galvanica, acqua tecnica non trattata, perdite ai raccordi e scambio termico degradato portano a deformazioni, instabilità dimensionale e aumento dei secondi ciclo. Dal punto di vista industriale, la gestione dell’acqua tecnica dovrebbe essere trattata come una disciplina di processo: qualità dell’acqua, durezza, inibitori, controllo biologico e pulizia programmata dei circuiti. 1.7 — Il mercato delle presse a iniezione e le implicazioni manutentive del costruttore Conoscere il mercato non serve soltanto a scegliere la macchina da acquistare. Serve a capire quanto sarà sostenibile la manutenzione negli anni. Una pressa con buona architettura meccanica ma scarsa disponibilità di ricambi, documentazione incompleta, drive non più supportati o rete service insufficiente può diventare rapidamente un problema economico. Nel mercato italiano convivono costruttori europei, asiatici e giapponesi, con specializzazioni diverse per tonnellaggio, precisione, packaging, automotive, medicale o grandi pezzi. Più che inseguire classifiche generiche, il responsabile tecnico dovrebbe valutare quattro elementi: qualità della rete di assistenza, disponibilità ricambi, struttura software/elettronica e trasparenza documentale. Conclusione tecnica della Capitolo 1 Comprendere l’architettura di una pressa a iniezione significa superare la visione semplificata della macchina come “tonnellaggio + vite + stampo”. In realtà la pressa è un sistema integrato in cui ogni degrado, anche minimo, può amplificarsi attraverso il processo: una vite usurata altera la plastificazione, una valvola di non ritorno compromette la post pressione, un circuito idraulico sporco destabilizza i movimenti, un asse elettrico fuori tolleranza altera le posizioni, un circuito di raffreddamento incrostato allunga il ciclo e peggiora il pezzo. Per questo la manutenzione della pressa non deve essere pensata come attività accessoria o reattiva, ma come funzione tecnica con impatto diretto su qualità, produttività, consumi, vita stampo e marginalità industriale. La parte successiva di questo lavoro dovrebbe entrare nel merito di metodi di misura, frequenze di controllo, schede macchina, protocolli ispettivi e soglie operative, trasformando la conoscenza architetturale in un vero programma manutentivo.FontiIl primo riferimento fondamentale è la UNI EN ISO 20430:2020, norma che definisce i requisiti di sicurezza per le macchine di stampaggio a iniezione per materie plastiche e gomma. È oggi il riferimento più importante per chi descrive l’architettura, l’uso e la manutenzione in sicurezza di una pressa, anche perché ha sostituito i riferimenti più datati precedentemente usati nel settore. A livello di inquadramento legislativo europeo, è poi indispensabile richiamare il Regolamento (UE) 2023/1230 sulle macchine, che costituisce il nuovo quadro normativo generale per la sicurezza delle macchine industriali e include tra le macchine rilevanti anche quelle per stampaggio a iniezione o compressione delle plastiche e della gomma.Per quanto riguarda la precisione di processo e la coerenza tecnica nelle attività di stampaggio di provini, una fonte utile e aggiornata è la ISO 294-3:2020, dedicata allo stampaggio a iniezione di provini termoplastici. Anche se non è una norma centrata sulla manutenzione della pressa, è molto utile quando si affrontano ripetibilità, stabilità macchina e prestazioni nelle applicazioni di precisione. Sul fronte dei sistemi idraulici, la norma da citare è invece la ISO 4406:2021, che definisce il metodo di classificazione del livello di contaminazione particellare dei fluidi. È la base più solida per trattare il tema della pulizia dell’olio idraulico, che in una pressa tradizionale o ibrida ha un impatto diretto su pompe, valvole, cilindri e continuità di servizio.Quando nell’articolo si richiamano concetti come tolleranze H7, giochi dimensionali, accoppiamenti o precisione delle lavorazioni interne del cilindro e di altri componenti meccanici, il riferimento corretto è il sistema ISO delle tolleranze definito da ISO 286-1:2010 e ISO 286-2:2010. Queste norme aiutano a dare fondamento tecnico ai richiami sulle tolleranze geometriche e sugli accoppiamenti meccanici, evitando formulazioni troppo generiche o non verificabili.Per la parte relativa all’integrazione digitale della pressa, alla raccolta dati di processo, alla connessione con i sistemi MES e all’interfaccia con i robot, le fonti più corrette sono le raccomandazioni EUROMAP 77 ed EUROMAP 79. La prima riguarda l’interfaccia tra macchina di stampaggio a iniezione e Manufacturing Execution System; la seconda l’interfaccia tra pressa e robot. Entrambe sono oggi particolarmente importanti per collocare l’articolo in una prospettiva moderna, coerente con le logiche di interoperabilità, monitoraggio e industria connessa.Infine, per contestualizzare il peso economico e industriale del comparto italiano delle macchine per plastica e gomma, è utile citare i dati ufficiali diffusi da Amaplast-MECS. Questi documenti permettono di inserire la pressa a iniezione all’interno di una filiera industriale strutturata, evitando affermazioni non documentate sul numero di macchine installate e mantenendo invece il discorso ancorato a dati ufficiali su fatturato, export e dimensione del settore.FAQChe cos’è una pressa per stampaggio a iniezione?Una pressa a iniezione è una macchina industriale che fonde un materiale polimerico, lo spinge ad alta pressione in uno stampo chiuso e ne controlla riempimento, mantenimento, raffreddamento ed estrazione. È una delle tecnologie centrali nella trasformazione delle materie plastiche, perché consente di produrre componenti con elevata ripetibilità, geometrie complesse e cicli ad alta produttività.Quali sono i componenti più importanti di una pressa a iniezione?I componenti più critici sono l’unità di plastificazione, composta in particolare da vite, cilindro, punta vite e valvola di non ritorno, il gruppo di chiusura dello stampo, i sistemi idraulici o elettrici di azionamento, il controllo elettronico e il sistema di termoregolazione. Ognuno di questi sottosistemi incide direttamente sulla qualità del pezzo, sulla stabilità del processo e sulla disponibilità della macchina.Perché la vite di plastificazione è considerata un componente critico?La vite è il componente che trasporta, comprime, fonde e miscela il polimero. Qualsiasi alterazione della sua geometria per usura, corrosione o abrasione compromette la qualità del fuso e la costanza del dosaggio. Questo significa che una vite degradata non provoca solo un problema meccanico, ma genera instabilità di processo, variazioni di peso pezzo e riduzione della ripetibilità produttiva.Come si riconosce una valvola di non ritorno usurata?Nella pratica di produzione i segnali più comuni sono l’instabilità del cuscino, la variabilità del peso del pezzo, la necessità di aumentare postpressione o tempo di mantenimento e un generale peggioramento della regolarità del ciclo. Spesso il deterioramento della valvola non genera un allarme diretto immediato, ma si manifesta come una deriva progressiva della qualità.Qual è la differenza tra pressa idraulica, full-electric e ibrida?La pressa idraulica utilizza circuiti oleodinamici per generare i movimenti principali; la full-electric impiega servoazionamenti elettrici; la ibrida combina le due tecnologie. Le macchine full-electric offrono in genere maggiore precisione e pulizia operativa, mentre le idrauliche restano molto diffuse per robustezza e versatilità. Le ibride cercano un equilibrio tra prestazioni dinamiche, efficienza energetica e disponibilità di forza.Perché l’olio idraulico è così importante in una pressa tradizionale?Perché in una pressa idraulica l’olio non è solo un fluido di servizio, ma il mezzo con cui si trasmette l’energia. Se è contaminato da particelle o acqua, il degrado riguarda pompe, valvole, cilindri e precisione di risposta della macchina. Una gestione insufficiente della qualità dell’olio aumenta il rischio di guasti, deriva prestazionale e fermi macchina.Qual è la norma principale di sicurezza per le presse a iniezione?Il riferimento tecnico di sicurezza più importante è la UNI EN ISO 20430:2020, mentre il quadro normativo europeo generale è dato dal Regolamento (UE) 2023/1230 sulle macchine. A cosa servono le norme ISO 286 in un articolo sulle presse a iniezione?Servono a dare fondamento tecnico ai richiami sulle tolleranze dimensionali e sugli accoppiamenti meccanici. Quando si parla di diametri, sedi, giochi vite-cilindro o lavorazioni di precisione, è corretto riferirsi al sistema ISO dei limiti e accoppiamenti definito da ISO 286-1 e ISO 286-2.Perché la termoregolazione dello stampo incide così tanto sul ciclo?Perché la qualità del raffreddamento influisce direttamente sul tempo ciclo, sulla finitura superficiale, sulle deformazioni e sulle tensioni residue del pezzo. Anche una macchina perfettamente efficiente può perdere produttività e qualità se lo stampo non scambia calore in modo uniforme e costante.Qual è il ruolo di EUROMAP 77 e EUROMAP 79?EUROMAP 77 definisce l’interfaccia tra pressa e sistemi MES per lo scambio dei dati di processo, mentre EUROMAP 79 riguarda l’interfaccia tra pressa e robot. Sono riferimenti fondamentali quando si parla di automazione, raccolta dati, interoperabilità e integrazione digitale in ottica Industry 4.0.Perché il costruttore della pressa conta anche dal punto di vista manutentivo?Perché non basta valutare tonnellaggio, velocità o prezzo di acquisto. La disponibilità di ricambi, la qualità della documentazione tecnica, la rete di assistenza, il supporto software e la gestione dell’obsolescenza elettronica influiscono direttamente sui costi di fermo, sulla manutenzione preventiva e sulla vita utile reale della macchina.Quanto è importante il comparto italiano delle macchine per plastica e gomma?È un comparto di forte rilevanza industriale. I dati Amaplast-MECS mostrano un settore con miliardi di euro di fatturato e una forte vocazione all’export, confermando il peso economico e tecnologico della filiera delle macchine per la trasformazione delle materie plastiche in Italia.
SCOPRI DI PIU'

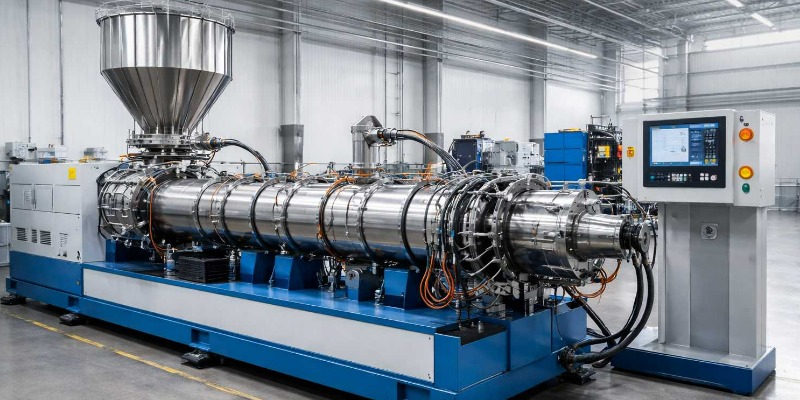

Manuale sulla Manutenzione. Capitolo 2: Macchine per Estrusione delle Materie PlasticheGuida tecnica alle macchine per estrusione delle materie plastiche: estrusori monovite e bivite, cilindri, filiere, degassaggio, linee a valle, segnali di usura e strategie di manutenzioneAutore: Marco Arezio. Esperto in economia circolare, riciclo dei polimeri e processi industriali delle materie plastiche. Manuale sulla Manutenzione. Capitolo 2: Macchine per Estrusione delle Materie PlasticheL’estrusione è, tra i processi di trasformazione delle materie plastiche, quello che più di ogni altro ha modellato la produzione industriale continua. Tubi per acquedotti, profili per edilizia, film per imballaggi, cavi elettrici, foglie destinate alla termoformatura, lastre, geomembrane, filamenti, fibre: una parte enorme del mondo plastico industriale nasce da una macchina che non lavora per colpi, ma per continuità. Ed è proprio questa continuità la prima chiave di lettura tecnica e manutentiva dell’estrusore. A differenza della pressa a iniezione, che per sua natura alterna fasi di plastificazione, iniezione, raffreddamento e riapertura stampo, l’estrusore è una macchina che deve mantenere il proprio equilibrio per ore o per giorni, spesso senza interruzione. Questo significa che i fenomeni di degrado non si manifestano quasi mai in modo improvviso. Più frequentemente compaiono come una lenta deriva del processo: una portata meno stabile, una temperatura del fuso che si allontana dal valore storico, un aumento dell’assorbimento elettrico, una pressione alla testa che non coincide più con la baseline, una qualità superficiale del prodotto che peggiora gradualmente. In altre parole, l’estrusore “parla” prima di rompersi, ma lo fa attraverso segnali deboli e progressivi, che solo una manutenzione predittiva ben costruita è in grado di leggere. In un impianto di estrusione, la qualità del prodotto finito non dipende soltanto dalla bontà della materia prima o dalla precisione della ricetta termica. Dipende dalla condizione reale della vite, del cilindro, della scatola ingranaggi, della testa, dei sistemi di raffreddamento, dei traini, delle pompe da vuoto e di tutti quei sottosistemi che partecipano al processo continuo. Per questo motivo, parlare di estrusori significa parlare contemporaneamente di reologia, meccanica, termica, tribologia, materiali costruttivi e organizzazione della manutenzione. 2.1 — Estrusori monovite: principio, zonatura termica e profili vite L’estrusore monovite resta, ancora oggi, la macchina più diffusa nell’industria della trasformazione plastica. La sua fortuna deriva da un equilibrio raro: semplicità costruttiva, robustezza, affidabilità, costi relativamente contenuti e una notevole adattabilità ai principali termoplastici di largo consumo. Polietilene, polipropilene, polistirene, alcuni tecnopolimeri, numerosi compound e molte formulazioni riciclate trovano nel monovite una soluzione adeguata, purché la vite sia stata progettata in modo coerente con il materiale e con il prodotto da realizzare. Il principio di funzionamento è noto ma merita di essere richiamato perché da esso discendono quasi tutte le problematiche manutentive. Il materiale in granulo o in polvere entra dalla tramoggia, viene trascinato dalla rotazione della vite all’interno del cilindro riscaldato, subisce compattazione, fusione, omogeneizzazione e infine viene spinto verso la testa di estrusione. Il processo di fusione non è dovuto soltanto al riscaldamento esterno generato dalle zone termiche del cilindro: una parte rilevante dell’energia deriva dall’attrito meccanico e dalla deformazione viscosa del polimero. Ne consegue che la vite non è un semplice organo di trasporto, ma il vero cuore energetico e reologico del sistema. Nel monovite, la continuità del flusso è l’obiettivo fondamentale. Ogni disomogeneità di temperatura, ogni variazione del grado di riempimento del canale, ogni alterazione della geometria della vite o del cilindro produce oscillazioni di pressione e di portata che si riflettono immediatamente sul manufatto estruso. La manutenzione, quindi, non deve essere pensata come una risposta al guasto, ma come una disciplina di controllo della stabilità di processo. 2.1.1 — Parametri geometrici della vite monovite La vite monovite è una geometria apparentemente semplice, ma in realtà ogni suo dettaglio influenza la capacità di trasporto, fusione, pressurizzazione e omogeneizzazione del materiale. Il primo parametro da considerare è il diametro, indicato con D, che definisce la classe dimensionale della macchina. Nei micro-estrusori da laboratorio o nelle macchine dedicate a prodotti speciali si può partire da 18 o 25 mm, mentre nelle grandi linee per tubi di grosso diametro, cavi ad alta tensione o lastre si può arrivare fino a 200 o 250 mm. Questo dato non è solo una misura geometrica: determina la taglia dei componenti, il costo della ricambistica, il peso della vite, la complessità degli smontaggi e la logistica manutentiva. Accanto al diametro, il rapporto L/D, cioè il rapporto tra lunghezza utile della vite e diametro, è probabilmente il parametro più importante per comprendere la funzione di una vite di estrusione. Nelle macchine standard il range tipico è compreso tra 24:1 e 34:1, ma nelle configurazioni ad alte prestazioni si può arrivare anche a 40:1. Un L/D elevato offre più spazio per fondere, miscelare e stabilizzare il fuso, ma estende anche la superficie interna soggetta a usura e aumenta il numero di zone termiche da controllare. In una logica manutentiva questo significa più possibilità di deriva, più punti critici, più grande attenzione alla coerenza del profilo termico lungo la macchina. Il passo della vite, spesso pari al diametro nel caso delle viti standard a passo quadro, può diventare variabile nelle geometrie speciali. Quando il passo cambia lungo la lunghezza della vite, il comportamento di trasporto e compressione del materiale si modifica in modo significativo, ma cresce anche la complessità manutentiva, perché ogni tratto diventa più sensibile all’usura locale e più difficile da valutare con criteri uniformi. Molto rilevante è poi il rapporto di compressione, generalmente compreso tra 2,0:1 e 4,5:1 in funzione del materiale. Valori elevati consentono una forte compattazione e una buona eliminazione dell’aria intrappolata, ma aumentano le sollecitazioni meccaniche nella zona di transizione. Questo è un aspetto cruciale con i materiali riciclati, specialmente se variabili nella densità apparente, nel tenore di umidità o nella presenza di contaminanti. In tali condizioni, una vite troppo “aggressiva” può produrre picchi di coppia, surriscaldamento locale e usura accelerata. La profondità del canale nella zona di dosaggio, spesso compresa tra 0,05D e 0,07D, è la zona in cui il fuso viene stabilizzato e la pressione si costruisce con maggiore efficacia. Proprio per questo è anche una delle aree dove l’usura è più critica, soprattutto su materiali abrasivi o caricati. Quando la profondità effettiva del canale cresce per consumo del filetto, la capacità di sviluppare pressione si riduce, il flusso diventa meno uniforme e il processo perde precisione. Per la stessa ragione, anche la larghezza del filetto, tipicamente compresa tra 0,08D e 0,12D, deve essere monitorata: l’usura dei fianchi compromette la tenuta tra vite e cilindro e riduce l’efficienza pressurizzante. In un programma di manutenzione ben organizzato, la misurazione geometrica della vite non può essere limitata a un generico controllo visivo. Occorre identificare le zone ad alto rischio, in particolare la transizione e il dosaggio, e misurarle con strumenti adeguati, costruendo nel tempo una cronologia dell’usura. È solo attraverso questa storicizzazione che la manutenzione passa da intuitiva a predittiva. 2.1.2 — Zonatura termica del cilindro: gestione e criticità Il cilindro di un estrusore monovite non è un corpo riscaldato in modo uniforme, ma una struttura termicamente articolata. Un estrusore da 90 mm con rapporto L/D di 30:1, ad esempio, è normalmente suddiviso in 5, 6 o 7 zone di riscaldamento indipendenti, ognuna dotata di resistenze di banda o di settore e di un proprio sensore di controllo, spesso termocoppie o PT100. Questo significa che la macchina lavora secondo un vero e proprio profilo termico longitudinale, che deve essere progettato e mantenuto con precisione. La posizione lungo la vite in cui il materiale completa la fusione, il livello energetico complessivo del fuso, la sua viscosità in uscita e la pressione generata in testa dipendono in larga parte da questo profilo. Non sorprende quindi che molte anomalie produttive attribuite frettolosamente alla qualità della materia prima derivino in realtà da una zona termica che non lavora più come dovrebbe. Una resistenza di banda in degrado raramente smette di funzionare all’improvviso. Più spesso, nella fase iniziale, impiega più tempo a portare la zona al setpoint; successivamente fatica a mantenere la temperatura sotto carico; infine va in allarme o si interrompe. Questa progressione rende la verifica periodica delle resistenze e dei sensori una delle attività preventive più redditizie nell’intero parco macchine di estrusione. Non basta leggere sul pannello che la temperatura “è a posto”: bisogna verificare lo scostamento reale tra setpoint e temperatura effettiva, la velocità di risposta, la continuità del controllo e, quando necessario, la resistenza ohmica degli elementi riscaldanti. Negli estrusori esiste inoltre una criticità meno evidente ma molto pericolosa: il surriscaldamento del fuso per eccesso di energia meccanica. A velocità di vite elevate, con polimeri viscosi o con profili termici mal ottimizzati, il calore generato dall’attrito può superare l’energia che il sistema riesce a dissipare. In questi casi non si è di fronte a una “mancanza di riscaldamento”, ma al contrario a un eccesso di energia interna. La degradazione termica può comparire a valle, in prossimità della testa, senza che il quadro termico del cilindro segnali anomalie macroscopiche. È per questo che il monitoraggio della temperatura di massa del fuso, effettuato con sonde immerse, rappresenta un presidio diagnostico di grande valore. 2.2 — Estrusori bivite: co-rotativi e contro-rotativi Se il monovite è la macchina della robustezza e della diffusione industriale, il bivite è la macchina della precisione reologica e della flessibilità di processo. La presenza di due viti coassiali alloggiate in un cilindro con profilo a doppio otto permette di gestire il materiale in modo molto più sofisticato. La miscelazione distributiva e dispersiva è superiore, i tempi di residenza sono più controllabili, la devolatilizzazione è più efficace e la modularità della configurazione delle viti consente di adattare la macchina a formulazioni molto diverse tra loro. Per questo l’estrusore bivite è la piattaforma di riferimento per la compoundazione, per la lavorazione dei materiali caricati, per la gestione di formulazioni complesse, per i tecnopolimeri, per il PVC e per numerosi processi nei quali non è sufficiente fondere il materiale, ma occorre anche disperdere additivi, rompere agglomerati, miscelare fibre o evacuare volatili. Naturalmente, a un salto di prestazioni corrisponde anche un salto di complessità meccanica e manutentiva. 2.2.1 — Bivite co-rotativo: principio, elementi di vite e applicazioni Nel bivite co-rotativo le due viti ruotano nella stessa direzione e sono interdigitate. Questa condizione genera il noto effetto di autopulizia: il materiale che tende ad aderire a una vite viene continuamente “raschiato” dall’altra. Il vantaggio è doppio. Da un lato si riducono le zone morte in cui il polimero può ristagnare e degradarsi; dall’altro si ottiene una distribuzione più uniforme dei tempi di residenza. Per materiali sensibili o per processi di compoundazione, questo aspetto è decisivo. La geometria interna delle viti non è monolitica ma modulare. Su un albero portante vengono montati elementi di trasporto, blocchi di impasto e, quando necessario, elementi a inversione. Gli elementi di trasporto fanno avanzare il materiale; i kneading blocks, costituiti da dischi sfalsati angolarmente, forniscono energia di taglio e miscelazione; gli elementi a filettatura inversa rallentano o contrastano il flusso, generando pressione e intensificando l’azione dispersiva. La sequenza di questi elementi costituisce una vera architettura di processo e rappresenta un patrimonio di know-how spesso più importante della macchina stessa. Dal punto di vista manutentivo, gli elementi di vite del bivite co-rotativo sono particolarmente vulnerabili quando si lavorano materiali caricati. Le formulazioni con fibra di vetro corta al 30%, come alcune basi in PA6, PP o PBT, possono generare nelle zone più sollecitate, soprattutto nella fusione e nel primo tratto di kneading, un’usura media compresa tra 0,05 e 0,15 mm ogni 1.000 ore di funzionamento. Quando la carica è costituita da talco al 40 o 50% su matrice polipropilenica, l’usura tende a essere sensibilmente inferiore, spesso del 30-50% rispetto ai compound con fibra di vetro. Nel caso del carbonato di calcio fine, specialmente con granulometria inferiore a 3 micrometri, il quadro è generalmente più favorevole e l’aggressività abrasiva risulta molto più contenuta. Tuttavia, il punto non è soltanto quantificare l’usura media, ma trasformarla in una pratica di controllo. Gli elementi di una bivite co-rotativa non possono essere sostituiti “a sensazione”. Serve un monitoraggio geometrico periodico, effettuato con micrometri o strumenti equivalenti nelle aree più sollecitate, per capire quando la perdita di materiale sta iniziando a modificare il comportamento di processo. Una vite consumata non peggiora soltanto la resa meccanica: altera la distribuzione delle pressioni, riduce la qualità della dispersione, modifica il profilo di energia specifica e quindi colpisce direttamente la qualità del compound. La scatola ingranaggi è il componente più critico e più costoso del bivite co-rotativo. Essa deve trasmettere coppia elevata, sostenere i carichi assiali generati dalla resistenza del fuso e farlo con grande precisione geometrica. Nelle macchine ad alte prestazioni, le forze assiali possono raggiungere valori molto elevati, dell’ordine di 50 fino a 300 kN a seconda del diametro, della configurazione delle viti, della contropressione in testa e della portata. Non sorprende che i cuscinetti reggispinta siano progettati per durate nominali comprese, in condizioni corrette, tra 20.000 e 50.000 ore operative. La manutenzione di questa scatola ingranaggi deve essere rigorosa. L’olio non va cambiato solo “a ore”, ma analizzato almeno ogni sei mesi per verificare viscosità, TAN e contenuto di particelle metalliche come ferro, cromo e rame. In molte applicazioni industriali è opportuno utilizzare lubrificanti sintetici PAO EP con classe ISO VG compresa tra 220 e 320. Il cambio dell’olio, salvo diverse indicazioni da analisi, si colloca tipicamente tra 8.000 e 12.000 ore. I cuscinetti reggispinta devono essere seguiti attraverso la temperatura dell’olio e con campagne vibrazionali almeno semestrali; la sostituzione preventiva è spesso prudente tra 20.000 e 30.000 ore, o prima se i segnali vibrazionali lo suggeriscono. Le tenute meccaniche sugli alberi vite richiedono ispezioni mensili per intercettare perdite incipienti e in molti casi vengono sostituite tra 15.000 e 20.000 ore. Anche il filtro olio in linea, spesso trascurato, è invece un presidio fondamentale: il suo elemento filtrante va sostituito in genere ogni 2.000-4.000 ore o a segnalazione di intasamento, con livelli di efficienza elevati, ad esempio β10 ≥ 200. 2.2.2 — Bivite contro-rotativo: tipologie e differenze manutentive Nel bivite contro-rotativo le due viti ruotano in direzioni opposte. Questa famiglia comprende sia versioni intermeshing, nelle quali le viti sono interdigitate e molto vicine tra loro, sia versioni non intermeshing, più rare e dedicate a impieghi specifici. La versione intermeshing è storicamente associata alla lavorazione del PVC, soprattutto per profili, finestre, tubi rigidi e formulazioni plastificate. Il grande vantaggio del contro-rotativo intermeshing è la capacità di trasporto positivo. Il materiale viene catturato e trasferito come in un meccanismo volumetrico molto efficiente, capace di sviluppare pressione già a basse velocità di rotazione. Questo spiega perché il PVC, polimero termicamente sensibile e soggetto a degradazione se trattato con eccessiva energia meccanica, trovi in questa tecnologia una soluzione ideale. Le velocità di vite sono infatti molto inferiori rispetto alle co-rotative da compoundazione: tipicamente 10-40 rpm contro 200-600 rpm. Le implicazioni manutentive sono però specifiche. Nei sistemi contro-rotativi intermeshing, i giochi tra viti e cilindro sono estremamente ridotti, nell’ordine di 0,1-0,3 mm. Ciò significa che ogni usura nella zona di interdigitazione produce effetti diretti sulla capacità di pompaggio, sulla stabilità dimensionale del prodotto e sulla temperatura di processo. Inoltre, nel caso del PVC, il degassaggio e la possibile liberazione di HCl introducono un problema di corrosione che non può essere trascurato. Cilindri, viti, teste e filiere possono richiedere acciai inossidabili, leghe al nichel o rivestimenti specifici per resistere a un ambiente chimicamente aggressivo. La manutenzione, in questi impianti, non è solo una questione di usura ma anche di chimica dei materiali costruttivi. 2.3 — Cilindro dell’estrusore: costruzione, zonatura e sistemi di raffreddamento Il cilindro dell’estrusore è spesso percepito come un semplice involucro della vite, ma in realtà è una struttura funzionale complessa, nella quale convergono riscaldamento, raffreddamento, resistenza all’usura, resistenza alla corrosione e stabilità geometrica. In un estrusore da 90 mm con rapporto L/D di 30:1, la lunghezza del cilindro arriva a circa 2.700 mm. Una lunghezza di questo tipo rende inevitabile una distribuzione longitudinale non uniforme delle sollecitazioni. Nelle zone di alimentazione prevalgono problemi di trasporto solido e attrito granulo-metallo; nelle zone di transizione si concentrano compressione, fusione e attrito viscoso; nelle zone di dosaggio si sviluppano pressione, omogeneizzazione e scorrimento di fuso ad alta temperatura. Non è quindi realistico immaginare un’usura omogenea. Al contrario, una manutenzione avanzata del cilindro richiede una mappatura dei punti critici e una correlazione continua tra stato geometrico e comportamento di processo. 2.3.1 — Sistemi di raffreddamento del cilindro Una differenza fondamentale tra l’estrusore e molte unità di plastificazione per iniezione è la presenza, nel primo, di sistemi di raffreddamento attivo distribuiti lungo il cilindro. Questo accade perché, nelle macchine di estrusione ad alta produttività, il calore generato meccanicamente può essere molto superiore a quello strettamente necessario al processo. In taluni casi può arrivare al doppio o persino al triplo del fabbisogno termico teorico del polimero. Senza un adeguato raffreddamento, il fuso si surriscalderebbe progressivamente fino a degradarsi. Negli estrusori di piccola e media dimensione la soluzione più comune è il raffreddamento ad aria forzata. Ventilatori comandati in modo indipendente convogliano aria su dissipatori alettati montati attorno al cilindro. È un sistema relativamente semplice, ma non per questo trascurabile. La manutenzione deve verificare la reale portata d’aria, la pulizia delle alette, l’assenza di accumuli di polvere o di residui polimerici e lo stato dei cuscinetti dei motorini. Un ventilatore che gira ma non raffredda a sufficienza è una causa classica di deriva termica subdola. Negli estrusori di grande diametro o ad alta produttività, il raffreddamento ad acqua diventa spesso indispensabile. In questi casi si utilizzano canali interni o camicie esterne, con tutte le problematiche associate alla qualità dell’acqua: incrostazioni calcaree, corrosione, biofilm, riduzione dello scambio termico. Il fatto che questi canali siano spesso di difficile accesso rende la prevenzione ancora più importante della correzione. Un raffreddamento inefficiente non produce subito un fermo macchina, ma può manifestarsi come viscosità anomala del fuso, variazioni cromatiche, perdita di proprietà meccaniche del prodotto e aumento dell’odore di degradazione. Il metodo più affidabile per diagnosticare questo tipo di problemi resta il monitoraggio della temperatura di massa del fuso. In molte linee, un aumento anche di soli 5 °C rispetto alla baseline, a parità di materiale e di ricetta, è già un segnale da non ignorare. 2.4 — Teste di estrusione e filiere: tipologie, usura e manutenzione Se la vite prepara il materiale e il cilindro ne governa l’energia, è la testa di estrusione che traduce quel fuso in geometria utile. La testa riceve il polimero, lo ridistribuisce e lo obbliga a passare attraverso una filiera che ne determina la forma finale. Per questo la testa è il punto in cui meccanica, fluidodinamica e qualità del manufatto si incontrano in modo più diretto. L’uniformità dello spessore, la concentricità di un tubo, la planarità di una foglia, la regolarità di un profilo o la stabilità di una bolla per film soffiato dipendono in larga misura dalla qualità geometrica e termica della testa. Una filiera perfetta, però, resta tale solo se viene pulita, controllata e mantenuta con metodo. 2.4.1 — Tipologie di teste: tubo, foglia, soffiaggio film, profilato La testa per tubo, spesso realizzata con mandrino centrale di tipo spider, crea il passaggio anulare necessario alla formazione del prodotto. Il mandrino è sostenuto da razze che dividono il flusso e lo ricompongono a valle. Proprio nelle zone di ricongiungimento si formano le linee di saldatura interne al fuso, punti delicati per la resistenza finale del tubo. Dal lato manutentivo, le razze e il mandrino sono esposti sia a usura da abrasione, soprattutto con materiali come HDPE per tubi in pressione, sia alla formazione di depositi di materiale degradato nelle spigolature interne. Per questo, in presenza di cambi colore o cambi materiale, la pulizia della testa è buona prassi ad ogni transizione, mentre l’ispezione dell’usura delle zone ad alta pressione si colloca spesso tra 2.000 e 4.000 ore operative. La testa piana, o coat-hanger die, è invece progettata per distribuire il fuso su larghezze che possono arrivare a diversi metri, garantendo una portata uniforme per unità di larghezza. Qui il canale interno viene ottimizzato sulla viscosità del polimero e sulla produttività richiesta. I labbri regolabili consentono la correzione del profilo di spessore, ma introducono a loro volta esigenze manutentive severe. La pulizia dei labbri va eseguita a ogni produzione, la verifica della loro geometria è opportuna almeno semestralmente e le viti di regolazione richiedono lubrificazione regolare, spesso mensile. Un labbro graffiato o una vite di regolazione grippata non sono piccoli difetti: diventano ore di non conformità sul prodotto finito. Nelle teste per film soffiato, soprattutto nelle configurazioni spiral mandrel, il fuso viene distribuito in modo elicoidale per eliminare le linee di saldatura e ottenere un traferro anulare il più uniforme possibile. In queste teste la pulizia periodica dei labbri è una delle attività più frequenti, spesso ogni 500-1.000 ore operative, mentre la verifica della concentricità può essere richiesta attorno alle 3.000 ore. Depositi ossidati, additivi volatilizzati e non uniformità del traferro influenzano direttamente la stabilità della bolla e lo spessore del film. Le teste per profilati, specialmente quando processano PVC caricato, sono esposte a usura del profilo interno e a depositi nelle zone di stagnazione. In questi casi un controllo profilometrico ogni 2.000-4.000 ore e una pulizia accurata a ogni cambio materiale rappresentano un livello minimo di buona pratica industriale. Ancora più sensibili sono le teste per rivestimento cavo, nelle quali la concentricità del rivestimento deve essere monitorata praticamente a ogni turno, spesso con strumenti on-line, mentre la pulizia e l’ispezione approfondita si collocano attorno alle 1.000 ore. 2.4.2 — Pulizia delle teste: metodi e procedure La pulizia delle teste di estrusione non è un’attività accessoria, ma una procedura critica che incide sulla qualità di processo, sulla durata della filiera e sul tempo di ritorno alla stabilità dopo ogni fermata o cambio prodotto. Un errore nella pulizia può lasciare segni sulle superfici interne che continueranno a generare depositi, turbolenze locali, linee di flusso anomale e difetti di spessore per molte ore di produzione. La pulizia meccanica a caldo è il metodo più diffuso perché rapido e compatibile con il ritmo industriale. La testa viene mantenuta a temperatura di processo e pulita con utensili più teneri dell’acciaio, come ottone, rame o legno duro. La ragione è semplice: un graffio sulla superficie funzionale della filiera non è un danno estetico, ma una nuova nicchia in cui il materiale tenderà ad accumularsi e degradarsi. Per questo l’uso di utensili in acciaio è da evitare, anche quando l’operatore ritiene di poterli usare “delicatamente”. L’impiego di purging compounds può ridurre sensibilmente i tempi di fermata e migliorare la rimozione di depositi ostinati, soprattutto nei passaggi da materiali scuri a chiari o da formulazioni con additivi problematici a formulazioni più sensibili al contamination carry-over. Per le pulizie approfondite, soprattutto su teste piane o filiere per film, il riferimento tecnico resta la pulizia ad ultrasuoni in solvente. Dopo lo smontaggio, le parti metalliche vengono immerse in una vasca con solvente appropriato e sottoposte a cicli ultrasonici che staccano i residui senza aggredire le superfici. È una soluzione più costosa, ma estremamente efficace su componenti di valore elevato e in tutte quelle situazioni in cui una pulizia manuale troppo energica potrebbe causare più danni che benefici. La bruciatura controllata in forno può essere utilizzata soltanto in casi specifici, su filiere in acciaio non trattato e in condizioni accuratamente controllate, tipicamente tra 350 e 450 °C e possibilmente in atmosfera protetta. È invece da escludere su componenti cromati o rivestiti con trattamenti superficiali sensibili. 2.5 — Linee di estrusione: componenti a valle e loro manutenzione Parlare di estrusione limitandosi all’estrusore è un errore concettuale. La qualità finale del prodotto dipende dall’intera linea. A valle della testa si trovano calibratori, vasche di raffreddamento, traini, avvolgitori, sistemi di taglio, banchi di accumulo e dispositivi di controllo. Se questi organi non sono allineati, puliti, regolati e mantenuti correttamente, anche il miglior estrusore non sarà in grado di produrre in specifica. 2.5.1 — Calibratori e vasche di raffreddamento Il calibratore è il primo componente che “fissa” la geometria del manufatto ancora plastico. Nei tubi, il calibratore a vuoto sfrutta una depressione per tenere la superficie esterna del tubo aderente alla forma desiderata mentre il raffreddamento ne consolida la struttura. In questa fase, le superfici interne del calibratore devono essere pulite, lisce e dimensionalmente corrette. Depositi calcarei, usura o contaminazioni riducono lo scambio termico e alterano il contatto con il tubo, con effetti diretti su ovalizzazione, rugosità e precisione dimensionale. Le vasche di raffreddamento, spesso in acciaio inox o alluminio, possono sembrare elementi secondari, ma in realtà introducono una serie di criticità: perdite dai raccordi, biofilm in assenza di controllo microbiologico, usura dei supporti guida, variazioni di livello o di portata dell’acqua. Il risultato non è solo una peggiore sicurezza ambientale o una minore efficienza energetica, ma anche un raffreddamento irregolare che si traduce in tensioni interne e instabilità geometrica del prodotto estruso. 2.5.2 — Traini (haul-off): rulli, caterpillar e sistemi a nastro Il traino determina, insieme alla portata dell’estrusore e alla geometria della filiera, lo spessore finale del prodotto. Una piccola variazione della sua velocità si riflette quasi direttamente sul risultato dimensionale: una deriva dell’1% nella velocità di traino può tradursi in una variazione dello stesso ordine nello spessore o nella sezione finale. Questo basta a spiegare perché la manutenzione del haul-off sia una questione di qualità prima ancora che di meccanica. I sistemi a caterpillar, molto diffusi per tubi e profili, richiedono controllo dello stato delle pattuglie di contatto, tensionamento corretto dei cingoli, integrità dei rulli di rinvio, lubrificazione e stato dei cuscinetti, oltre alla manutenzione periodica dei motoriduttori e dei sistemi pneumatici che regolano la pressione di contatto. Un traino con cingoli usurati o con pressione irregolare non genera soltanto slittamento: introduce variazioni intermittenti di velocità, deformazioni locali, segni superficiali e una lunga serie di difetti che possono essere erroneamente attribuiti all’estrusore. 2.6 — Degassaggio e sistemi di ventilazione forzata Il degassaggio è una delle funzioni più preziose ma anche più delicate negli estrusori industriali. Quando il polimero contiene umidità residua, monomeri, solventi o prodotti volatili di degradazione, la presenza di una zona di decompressione collegata a un sistema di vuoto permette di migliorare drasticamente la qualità del fuso e del prodotto finale. Questo è particolarmente importante nei materiali riciclati, nei compound complessi e in alcune formulazioni tecniche. La criticità principale è il vent flooding, cioè il riflusso del fuso verso lo sfiato. Quando la pressione nella zona di degassaggio supera quella atmosferica o quella generata dal sistema di vuoto, il materiale può fuoriuscire dallo sfiato, contaminare la zona superiore del cilindro, sporcare il circuito e, nei casi peggiori, danneggiare la pompa del vuoto. Non si tratta di un evento casuale. Le cause più frequenti sono un profilo termico non corretto, una geometria di vite non ottimale, una velocità di rotazione troppo elevata oppure una contropressione eccessiva generata a valle. Le pompe da vuoto più comuni in queste applicazioni sono spesso a palette rotanti ad olio. La loro manutenzione deve essere pianificata con metodo: il cambio olio si colloca normalmente tra 2.000 e 4.000 ore, ma può anticiparsi se i vapori processati tendono a condensare nel lubrificante; le palette possono richiedere sostituzione tra 8.000 e 15.000 ore, a seconda del tipo di vapori e delle condizioni reali di esercizio; il filtro in ingresso va controllato e pulito con regolarità almeno mensile; l’intero circuito deve essere verificato per tenuta, perché anche una piccola perdita compromette l’efficienza del degassaggio e altera l’equilibrio del processo. 2.7 — Diagnostica specifica per gli estrusori: segnali precoci di degrado Uno dei vantaggi più interessanti degli impianti di estrusione è la possibilità di leggere lo stato della macchina attraverso i parametri di processo, senza fermarla. In un impianto ben strumentato, corrente del motore principale, pressione alla testa, temperatura del fuso, portata, vibrazioni e temperatura dell’olio sono indicatori molto più utili di quanto spesso venga riconosciuto in fabbrica. Se la corrente assorbita dal motore aumenta progressivamente a parità di materiale e velocità di vite, si può essere di fronte a un aumento dell’attrito dovuto a usura che ha modificato i giochi, oppure a un degrado del sistema di trasmissione, inclusa la qualità dell’olio nel gearbox. Se la corrente, al contrario, diminuisce progressivamente nelle stesse condizioni, il quadro può indicare un’usura eccessiva che ha ridotto la capacità di lavoro meccanico della vite: il processo richiede meno energia, ma questo non è un bene, perché spesso significa anche minore capacità di fusione e pressurizzazione. La pressione alla testa è un altro indicatore formidabile. Un aumento progressivo a portata costante suggerisce ostruzioni, depositi in testa o in filiera, aumento della viscosità del materiale o alterazioni del profilo termico. Una diminuzione costante a velocità di vite invariata è spesso il sintomo di una vite o di un cilindro consumati, incapaci di generare la pressione che storicamente la linea era in grado di sviluppare. La temperatura del fuso è un segnale ancora più sensibile. Un incremento superiore a circa 5 °C rispetto alla baseline, senza modifiche di ricetta o di materiale, richiede attenzione immediata. Il problema può risiedere nel raffreddamento del cilindro, nella variazione della viscosità del lotto, in un attrito anomalo dovuto a usura locale o in una configurazione di processo uscita dal proprio equilibrio. Anche la variabilità della portata ha valore diagnostico. Quando la pulsazione aumenta, la causa può essere un’alimentazione granulo irregolare, una instabilità di fusione oppure, in alcune configurazioni, l’usura di componenti deputati a regolarizzare il flusso. Nei bivite, poi, il monitoraggio vibrazionale della scatola ingranaggi è essenziale. Un aumento del valore RMS o la comparsa di frequenze anomale spesso anticipano problemi su cuscinetti, ingranaggi o qualità della lubrificazione. Infine, la temperatura dell’olio nel gearbox, se cresce di oltre 10 °C rispetto al profilo storico a parità di carico, suggerisce un deterioramento dell’olio, un problema nel circuito di raffreddamento o un aumento dell’attrito interno. La manutenzione predittiva negli estrusori nasce qui: nella costruzione di baseline attendibili e nella capacità di interpretare le deviazioni prima che si trasformino in fermate. 2.8 — Panorama costruttori di estrusori: specificità manutentive Nel mercato degli estrusori esistono costruttori che hanno assunto nel tempo un ruolo di riferimento non solo per l’innovazione tecnologica, ma anche per il modo in cui supportano la manutenzione e la vita utile degli impianti. Conoscere le specializzazioni dei principali player aiuta a comprendere la logica delle macchine installate e la disponibilità reale di ricambi, supporto e documentazione. Reifenhäuser è storicamente associata a linee per film soffiato, cast film e lastre, con una forte attenzione alla qualità di distribuzione del fuso e alla completezza della documentazione tecnica. Davis-Standard ha una presenza importante nei settori coating, tubi, profili e rivestimento cavi, con una gamma che spazia dai monovite ai bivite e una tradizione di impianti completi. Battenfeld-Cincinnati è un riferimento consolidato per il PVC e per numerose linee tubi e profili, mentre Berstorff, oggi legata al gruppo KraussMaffei, mantiene una forte identità nel campo della compoundazione tecnica. Leistritz si è ritagliata un ruolo di eccellenza nei bivite co-rotativi per applicazioni ad alta precisione, comprese quelle farmaceutiche e alimentari, dove i requisiti igienici e di pulibilità sono molto stringenti. Coperion è uno dei nomi globalmente più importanti nella bivite co-rotativa ad alta portata, con disponibilità capillare di ricambi e una vasta esperienza nelle linee di compoundazione. In Italia, costruttori come Amut e Bandera sono particolarmente rilevanti per film, lastre e linee complete, con il vantaggio di una prossimità manutentiva e ricambistica che per molte PMI può fare una differenza sostanziale. La lezione da trarre non è che un marchio sia “migliore” in assoluto, ma che ogni costruttore porta con sé una filosofia di macchina, una rete di assistenza, una disponibilità documentale e una politica di ricambi che incidono direttamente sul costo totale di possesso.FontiPer la stesura di questo capitolo sono stati utilizzati riferimenti normativi, manuali tecnici specialistici sull’estrusione dei polimeri e documentazione tecnica dei principali costruttori di linee e componenti per estrusione. In particolare, per l’inquadramento reologico del comportamento dei polimeri fusi e per il collegamento tra viscosità, taglio e condizioni operative di macchina, il riferimento normativo principale è la ISO 11443:2021, oggi indicata da ISO come edizione vigente per la determinazione della fluidità dei polimeri mediante reometri capillari e slit-die. Per l’impostazione generale del capitolo, relativa a principi di funzionamento degli estrusori monovite e bivite, progettazione delle viti, fusione, trasporto, degassaggio, teste di estrusione e gestione del processo, i testi di riferimento più autorevoli restano “Understanding Extrusion” e “Polymer Extrusion” di Chris Rauwendaal, pubblicati da Hanser, insieme al volume “Extrusion: The Definitive Processing Guide and Handbook”, testo tecnico di riferimento per l’industria della trasformazione delle materie plastiche. Per l’inquadramento più ampio dei processi plastici industriali e dei rapporti tra materiali, processo e scelta impiantistica, è stato inoltre considerato il “Handbook of Plastic Processes” pubblicato da Wiley, che rappresenta una delle opere generali più utilizzate per la trattazione dei principali processi di trasformazione dei polimeri. Per la parte relativa agli estrusori bivite co-rotativi, alla modularità degli elementi di vite, alla compoundazione, alle applicazioni ad alta portata e alla logica di processo dei sistemi intermeshing, sono state considerate anche le fonti tecniche ufficiali di Coperion, che definisce l’estrusione bivite co-rotativa come propria tecnologia chiave e mette a disposizione materiali tecnici e formativi dedicati. Per i passaggi dedicati alle applicazioni specifiche dei bivite, alla configurabilità delle macchine e alle differenze applicative in ambiti tecnici e sensibili, sono state considerate anche le fonti ufficiali di Leistritz Extrusion Technology, che descrivono le proprie serie di estrusori bivite e la struttura dei relativi gearbox ad alta coppia. Per la parte sulle linee di estrusione complete, sulle applicazioni per tubi, profili, coating, film e componenti di linea, sono state utilizzate anche le fonti ufficiali di Davis-Standard, Battenfeld-Cincinnati e Reifenhäuser, utili per contestualizzare le principali architetture impiantistiche, le famiglie macchina e gli ambiti applicativi industriali dell’estrusione moderna. Per gli aspetti più generali di processo, selezione dei materiali e correlazione tra trasformazione e proprietà del prodotto, sono stati inoltre considerati testi di supporto presenti su piattaforme editoriali tecnico-scientifiche, tra cui i contenuti ScienceDirect relativi ai processi di estrusione e alla selezione materiale-processo. Infine, per i riferimenti ai fenomeni energetici e termici negli estrusori, inclusa la correlazione tra domanda energetica, stabilità termica e condizioni operative, è stata considerata anche letteratura scientifica peer-reviewed sul comportamento energetico del processo di estrusione.
